中文样本

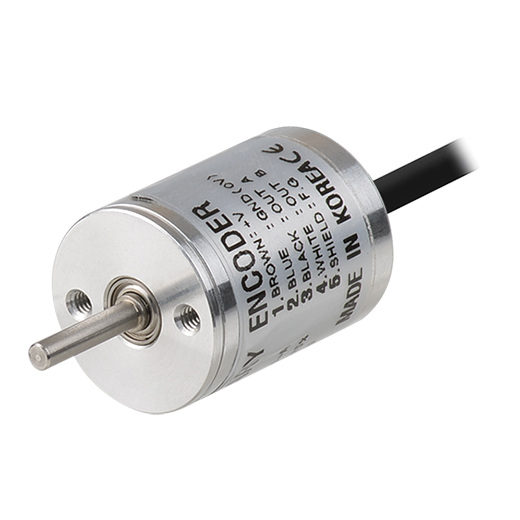

E15S系列增量型旋转编码器采用小型Ø15mm外壳和轻（14 g）设计，体积小，重量轻，便于安装在狭小空间内。同时,轴的转动惯量力矩很小，使施加在设备上的旋转惯量小化。编

由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线 [3]  。

信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有速模块与高速模块之分，开关频率有有高。

如单相联接，用于单方向计数，单方向测速。

A.B两相联接，用于正反向计数、判断正反向和测速。

A、B、Z三相联接，用于带参考位修正的位置测量。

A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，在后续的差分输入电路中，将共模噪声抑制，只取有用的差模信号，因此其抗干扰能力强，可传输较远的距离。

对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。

旋转编码器由器件构成，故当受到较大的冲击时，可能会损坏内部功能，使用上应充分注意。

编码器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别

轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命。

不要将旋转编码器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。

加在旋转编码器上的振动，往往会成为误脉冲发生的原因。因此，应对设置场所、安装场所加以注意。每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。在速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。

关于配线和连接

结构分类

误配线，可能会损坏内部回路，故在配线时应充分注意：

配线应在电源OFF状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。

若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。

若和高压线、动力线并行配线，则有时会受到感应造成误动作成损坏，所以要分离开另行配线。

延长电线时，应在10m以下。并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。

为了避免感应噪声等，要尽量用短距离配线。向集成电路输入时，特别需要注意。

电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰（串音），因此应用电阻小、线间电容的电线（双绞线、屏蔽线）。

对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米 [1]  。

原理特点编辑

旋转编码器是集光机电技术于一体的速度位移传感器。

增量式

增量式编码器轴旋转时，有相应的相位输出。其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号，作为参考机械零位。当脉冲已固定，而需要提高分辨率时，可利用带90度相位差A，B的两路信号，对原脉冲数进行倍频。

值

值编码器轴旋转器时，有与位置一一对应的代码（二进制，BCD码等）输出，从代码大小的变更即可判别正反方向和位移所处的位置，而无需判向电路。它有一个零位代码，当停电或关机后再开机重新测量时，仍可准确地读出停电或关机位置地代码，并准确地找到零位代码。一般情况下值编码器的测量范围为0～360度，但特殊型号也可实现多圈测量。

正弦波

正弦波编码器也属于增量式编码器，主要的区别在于输出信号是正弦波模拟量信号，而不是数字量信号。它的出现主要是为了满足电气领域的需要－用作电动机的反馈检测元件。在与其它系统相比的基础上，人们需要提高动态特性时可以采用这种编码器。

为了良好的电机控制性能，编码器的反馈信号必须能够提供的脉冲，尤其是在转速很的时候，采用传统的增量式编码器产生的脉冲，从许多方面来看都有问题，当电机高速旋转（6000rpm）时，传输和处理数字信号是困难的。

在这种情况下，处理给伺服电机的信号所需带宽（例如编码器每转脉冲为10000）将很容易地过MHz门限；而另一方面采用模拟信号大大减少了上述麻烦，并有能力模拟编码器的脉冲。这要感谢正弦和余弦信号的内插法，它为旋转角度提供了计算方法。这种方法可以获得基本正弦的高倍增加，例如可从每转1024个正弦波编码器中，获得每转过1000，000个脉冲。接受此信号所需的带宽只要稍许大于100KHz即已足够。内插倍频需由二次系统完成 [1]  。

一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。

当主轴以顺时针方向旋转时，按下图输出脉冲，A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。

零位信号

编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲，零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。

预警信号

有的编码器还有报警信号输出，可以对电源故障，发光二极管故障进行报警，以便用户及时更换编码器。

NPN/PNP开路集电极输出（NPN/PNP Open Collector)

基本的输出方式，抗干扰能力差，输出有效距离短。在旋转编码器中用于增量型编码器输出，现已较少使用。

产品图片
