奥托尼克斯传感器控制器应用指导

奥托尼克斯传感器控制器应用指导

销售

高速输出响应

DIN导轨或面板安装

多种型号:

- PA10-V: 通用控制器

- PA10-W: 2通道控制器

- PA10-U: 多功能控制器

PA10-U 特点:

- 13种操作模式（DIP开关）

- 用于电平控制的触发器模式

- 计时器操作模式

宽范围电源: 100-240 VAC 50/60 Hz

PA10系列传感器控制器提供各种操作模式下的多功能控制。

PA10系列具有高速输出响应和安装方便，同时具有DIN导轨和面板安装可选。

 PA10系列有通用型，双通道型和多功能型。

传感技术是实现自动化的关健技术之一。传感器已广泛地应用到了工业、农业、环境保护、交通运输、国防以及日常工作与生活等各个领域中。传感器是测量装置，能完成检测任务它的输入量是某一种被测量，可能是物理量，也可能是化学量、生物量等。它的输出量是某种物理量，这种量应便于传输、转换、处理、显示等等，这种量不一定是电量，还可以是气压、光强等物理量，但主要是电物理量。输出与输入之间有确定的对应关系，且能达到一定的精度。

按照用途，传感器可分为位移传感器、压力传感器、振动传感器、温度传感器、速度传感器等。根据输出量，又可分为位移、速度、力、力矩、压力、真空、流速、液面、温度、湿度、光、热、电压、电流、射线、气体成分、粘度、浓度等。处理流程编辑传感控制中传感信号的一般处理流程如图1所示。通过运算

放大器放大所采集的信号，然后通过A/D转换器实现数模数转换；或者通过比较器，整形电路，将模拟信号转变为数字信号。然后，将处理后的信号送入MCU(微处理器)中，定功能的控制。

1.测试要求和条件。测量目的、被测物理量选择、测量范围、输入信号较大值和频带宽度、测量精度要求、测量所需时间要求等。

2.传感器特性。精度、稳定性、响应速度、输出量性质、对被测物体产生的负载效应、校正周期、输入端保护等。

结构分类

3.使用条件。安装条件、工作场地的环境条件(温度、湿度、振动等)、测量时间、所需功率容量、与其它设备的连接、备件与维修服务等。

在机电一体化测控系统中，特别是需对被测参量进行显示时，总是希望传感器及检测电路的输出和输入特性呈线性关系，使测量对象在整个刻度范围内灵敏度一致，以便于读数及对系统进行分析处理。传感器的标定传感器的标定，就是利用精度高一级的标准量具对传感器进行定度的过程，从而确定其输出量和输入量之间的对应关系，同时也确定不同使用条件下的误差关系传感器使用前要进行标定，使用一段时间后还要定期进行校正，检查精度性能是否满足原设计指标。抗干扰措施

传感器大多要在现场工作，而现场的条件往往是不可预料的，有时是极其恶劣的。各种外界因素要影响传感器的精度和性能，所以在检测系统中，杭干扰是非常重要的，尤其是在微弱输入信号的系统中。常采用的杭干扰措施有屏蔽、接地、隔离和滤波等。

1)屏蔽：屏蔽就是用电队材料或磁性材料把元件、传输导线、电路及组合件包围起来，以隔离内外电磁或电场的相互干扰.屏蔽可分为三种，即电场屏蔽、磁场屏蔽及电磁屏蔽。

2)接地：电路或传感器中的地指的是一个等电位点，它是电路或传感器的基准电位点，与基准电位点相连接，就是接地。

3)隔离：当电路信号在两端接地时，容易形成地环路电流，引起噪声干扰。这时，常采用隔离的方法，把电路的两端从电路上隔开。隔离的方法主要采用变压器隔离和光电辐合器隔离。

4)滤波：虽然采取了上述的一些杭干扰措施，但仍会有一些噪声信号混杂在检测信号中，因此检测电路中还常设置滤波电路，对由外界干扰引入的噪声信号加以滤除。

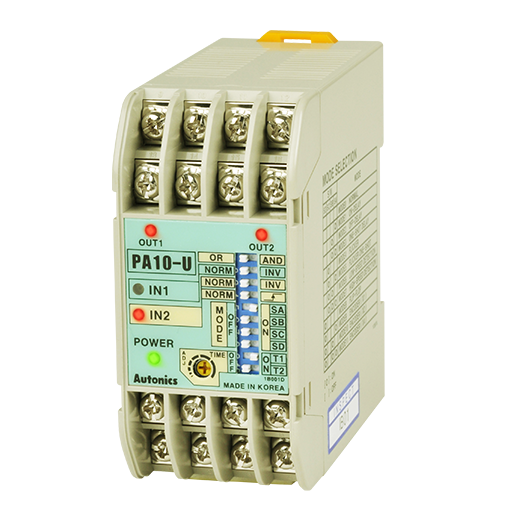

产品图片
