检测液位 凹形记号位置

指示灯 检测显示(橙色)

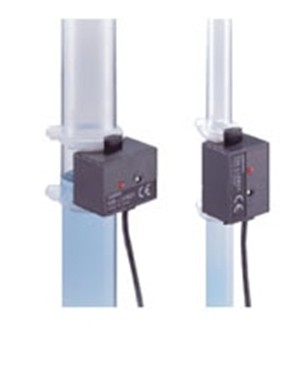

不受管道、液体颜色影响的液位传感器

旁通管安装型

适用于φ8～11mm、φ12～26mm的大范围管径

放大器内置型、省空间安装

环境温度范围 使用时：0～+55℃、

保存时：-10～+65℃ (无结冰、结露)

(E2K-L13MC1的管道直径φ8的纯水为±6mm)

电压的影响 额定电源电压±10%的范围内，

环境温度范围 使用时、保存时：各25～85%RH (无结露)

温度的影响 0～+55℃的温度范围内+23℃时，

检测水平的±4mm (纯水以及20%盐水)

额定电源电压时的检测水平的±0.5mm

绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整体与外壳间

保护结构 IEC标准 IP66

连接方式 导线引出型(标准导线长2m)

耐电压 AC500V 50/60Hz 1min 充电部整体与外壳间

振动(耐久) 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

冲击(耐久) 500m/s2　X、Y、Z各方向3次

质量(包装后) 约70g

材质 外壳、罩盖 耐热ABS

(1) 液体的相对介电常数或导电率较时，

由于本机采用静电容量式，因此有时可能无法检测液位。

(3) 管道内壁有高粘度液体膜及的泡沫残留，

或管道内外壁附着、堆积污垢等情况下

电线夹 NBR

附件 捆扎带2条、防滑管4根、使用说明书

以下情况下，会出现无法测量的现象，

必须在设置的装置上进行检测性能的确认后再使用。

(2) 液体容量少，或由于管道尺寸的小直径、壁厚等，

使液位变化的相应容量变化很小的情况下
