结构分类

定机型或使用该产品前，请先仔细阅读“安全注意事项”，然后正确地进行使用。 以下所示注意事项是为了让您安全正确地使用产品，防止可能给您或他人带来的危害及财产损失。 请务必同时遵守 ISO4414(Pneumatic fluid power-General rules and safety requirements for systems and their components Media and price)、JIS B 8370( 空气压力系统通则 ) 的安全规则。

■本产品是作为一般工业机械用零件进行设计及制造的。 ■在进行元件的选型和安装时，系统设计者或责任人等有丰富知识经验的人，请务必在阅读完“安全注意事项” 、“样本” 、“使用说明书” 后再进行安装。误操作将引起危险。 ■阅读完“使用说明书”后，请将其放在该产品用户随时都可阅读的地方加以保管。 ■在将该产品转让或借给他人时，为了让新的所有者了解产品正确安全的使用方法，请把“使用说明书”等放在产品本体显眼的地方。 ■该“安全注意事项”中的危险·警告·注意等并未包含所有可能出现的情况。请仔细阅读产品目录和使用说明书，并将“安全性”永 远放在一位。

表示能明显预见危险的情况。 如不避免所显示的危险，将可能导致死亡或重伤。 此外，还可能导致财产损失或损坏。

表示并非直接存在危险，而是会因情况而产生危险。 如不避免所显示的危险，将可能导致死亡或重伤。 此外，还可能导致财产损失或损坏。

表示并非直接存在危险，而是会因情况而产生危险。 如不避免所显示的危险，将可能造成轻度或中度的伤害。 此外，还可能导致财产损失或损坏。

请求 即使无受伤的可能，为了正确使用本产品也应遵守的内容。

指示事项根据危险度及损害度分为“危 险”、“警 告” 、“注 意” 、“请 求”。

1. 请勿将手等放到工作台的动作方向上。 2. 初始动作时，请充分注意工作台的动作方向。 3. 请注意勿将身体等夹入工作台与托架之间。 4. 维护时请先确认气缸内无残压后，再进行作业。 5. 标准 ( 金属挡块 ) 的使用速度请控制在 300mm/s以下 ( 带液压 缓冲器的使用速度为500mm/s以下)。但是即使在允许范围内， 当速度、负载较大时，请加设外部挡块，使工作台不要直接承 受冲击。 6. 通过外部挡块，通常只在部分行程中往复动作，偶尔全行程使 用时，即使拆下外部挡块可能也无法完成全行程。 这是由于在限定范围内进行重复使用时，钢球及保持器会偏离 正规位置。 为了避免出现这种状态，在一定期间内或每次动作时建议进行 全行程动作。 7. 小型导向工作台为马氏体类不锈钢，因此吸附磁石或磁化物时 会磁化。 这种磁化作用可能会导致磁性开关误动作，敬请注意。 8. 活塞杆伸出状态 ( 看不见本体腰形孔的状态 ) 下，堵住活塞杆 侧配管口 ( 本体部 )，用外力移动工作台时气缸内部可能 会产生负压，从而导致活塞杆盖动作。此外，还会造成空气贯通、 密封等损伤、空气泄漏等。 9. 请勿将异物从本体的腰形孔部插入本体内。 否则会导致损伤及动作不良。 10. 请勿旋松连接销。否则将导致故障。

推出侧、压入侧都向右旋转(顺时针)挡块螺栓或者液压缓冲器， 行程会变短。调节后请锁紧螺母加以固定。 安装液压缓冲器时，六角螺母安装时请以下较大拧紧扭矩。 否则，可能导致液压缓冲器损坏。

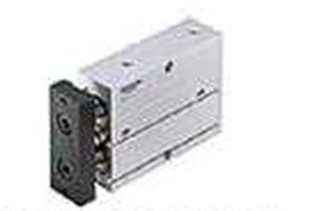

产品图片
