安装使用

安装

行程调节

本体的安装

磁石保持力

型号 MRB10 MRB16 磁石保持力 60 160

型号 标准行程 MRB10 50、100、150、200、250、300、350、400、450、500 MRB16

零行程 质量

每1mm行程 的额外质量

磁性开关注 导线1m 导线3m

零行程 质量

每1mm行程 的额外质量

选购件的加算质量 液压缓冲器 橡胶挡块 金属挡块

备注：中间行程时，请向就近的本公司营业所咨询。

1. 请将安装面的平坦度控制在0.02mm以下。 安装方向自由，但如果平坦度较差，则会导致松动、滚动阻力 增大，对寿命带来不良影响。 2. 请勿对底座、滑台的安装面造成损伤、碰伤。 可能会影响安装面和滑台顶面的平行度。 3. 请勿对底座、滑台的轨道面造成损伤、碰伤。 否则可能会导致松动、滚动阻力增大。 4. 安装工件时请注意不要施加冲击或过大弯矩等。 否则可能会导致松动、滚动阻力增大。 5. 请确保MRB系列各部分的安装螺栓具备足够的强度。 6. 可能会因冲击或振动而导致螺栓松动时，请考虑采取防松等措 施。 7. 在易脏污的场所内使用缸筒和轨道面时，请定期进行清洁。清 洁后请务必在缸筒和轨道面上涂抹润滑脂。 关于需涂抹的润滑脂的种类，请咨询本公司。 8. 请勿对缸筒造成损伤、碰伤。 否则可能会导致异常动作。 9. 气缸主体内置了磁石，无法用于会受到含磁体的切削油或 切屑等影响的场所。 10. 在因施加出磁石保持力的外力而导致滑台及活塞错位或脱离 时，请将活塞移回行程末端，然后再对滑台施加外力使其返回 正确的位置

注1：请使用已除去压缩空气中水分、垃圾、氧化油等不纯物质的清洁空气。 　2：关于可搬运质量与活塞速度的关系，请参阅页上的缓冲能力线图。 　3：(　)内为H1润滑脂规格的使用速度范围。 　4：可在不加油状态下使用，如需加油，请务必咨询本公司。请勿使用透平油。 　5：将安装螺栓拧入末端盖板和底座上的所有安装孔时，工作台顶面与主体底面的平行度。与行走平行度不同。 　6：安装株式会社METROL的“触摸开关CS067A”时，行程调节范围会变小。

注： 磁性开关ZE175G为0.015kg

带磁性开关导轨的额外质量(磁性开关导轨 + 磁石组件)

计算空气流量时。(选择F.R.L.、阀等的情况下。) 　例  气缸缸径10mm的MRB系列以速度300mm/s、在空气压力0.5MPa下运行时。

●计算空气消耗量时。 例1. 气缸缸径10mm、行程100mm的MRB系列在空气压力0.5MPa下运行1个往返的情况。  0.934×100×10-3＝0.093R/往返(ANR) 例2. 气缸缸径10mm、行程100mm的MRB系列在空气压力0.5MPa下1分钟运行10个往返的情况。  0.934×100×10×10-3＝0.934R/min(ANR)

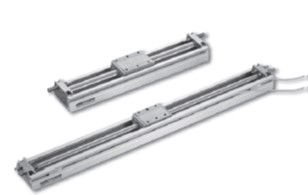

产品图片
