安装手册

额定电压 AC24V　50/60Hz或DC24V

AC100～240V　50/60Hz

电极间的电压 5V p-p(约20Hz)

消耗功率 AC/DC24V ： 2.0VA/1.1W以下

AC100-240V ： 4.6VA以下

工作电阻值 10kΩ～100kΩ(可调)

复位电阻值 250kΩ以下

响应时间 约0.1～10s(可调)

使用电缆的长度 100m以下

(实施了完全绝缘处理后的600V 0.75mm2 3芯橡胶绝缘电缆)

LED显示 PWR： 绿　RY： 黄

输出接点额定值 额定负载

阻性负载

AC250V 5A

DC30V 5A

接点电压的较大值 AC250V、DC30V

接点电流的较大值 5A

开关容量的较大值 1250VA、150W

机械寿命 1,000万次以上

电气寿命(AC250V/DC30V 5A)5万次 (AC250V/DC30V 3A)10万次

使用环境温度 -20～+60℃(不结冰、凝露)

储存温度 -25～+65℃(不结冰、凝露)

使用环境湿度 相对湿度 25～85%(不凝露)

储存湿度 相对湿度 25～85%(不凝露)

标高 2,000ｍ以下

端子螺钉紧固扭矩 0.49N·m

外壳颜色 N1.5

外壳材质 PC+ABS

重量 约150g

安装 DIN导轨安装

外形尺寸 22.5(W)×90(H)×100(D)mm

性能

容许电压变化范围 额定电压的85%～110%

设置环境 Ⅱ类设置、 2级污染

适用标准 EN61010-1 工业电磁环境用途

安全标准 EN60664-1、UL508(Recognition)、

韩国电波法(10564号法律)、

技术指导

正在申请CSA、CCC。计划于2013年9月取得。

EMC EN61326-1

绝缘电阻 20MΩ以上

所有外部端子和外壳间

所有电源端子和所有输入端子间

所有电源端子和所有输出端子间

所有输入端子和所有输出端子间

耐压 AC2,000V 1分钟

所有外部端子和外壳间

所有电源端子和所有输入端子间

所有电源端子和所有输出端子间

所有输入端子和所有输出端子间

抗干扰 1,500V公共/标准电源端子

上升沿1ns矩形波 正负 脉冲宽度1μs/100ns

耐振动 振动频率10～55Hz　单振幅0.35mm

X、Y、Z各方向：5min×10次扫描

耐冲击 150m/s2　3轴6方向 各3次

但继电器接点时为100m/s2

保护结构 端子部 ： IP20

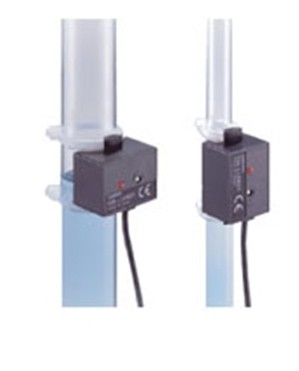

产品图片
