简介：

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

动步进电机按设定的方向转动一个固定的角度，称为"步距角"，它的旋转是

以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从

在非载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉

冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱

而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度

和加速度，从而达到调速的目的。

技术数据：

较大转速1) [rpm] 6,000

保持扭矩 [Nm] 0.09

步进角 [°] 1.8 ±5% 1.8 ±5%

工作电压 [V DC] 24 ±10%

功率 [W] 11

保持扭矩 [Nm] 2

旋转位置编码器 增量式

旋转位置编码器测量原理 光电式

每圈脉冲数 [1/rev] 500

防护等级: 电机轴 IP54

防护等级: 电机壳体 IP65 IP54

环境温度 [°C] –10 … +50

贮存温度 [°C] –20 … +70

相对空气湿度

(非凝结)

[%] 0 … 85

接口 RS422, TTL, AB 通道, 零索引

转动惯量 [kgcm2] 0.07

响应延迟 [ms] 2/6

绕组电阻 [Ω] 2.3 ±15% 1.75 ±15%

绕组电感 [mH] 1.4 3.3

输出转动惯量 [kgcm2] 0.018/0.0252) 0.082/0.0952)

轴上的径向负载 [N] 20 20

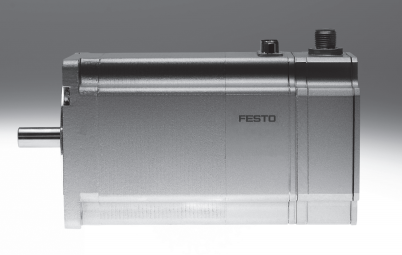

实物图：
