主要特性

概览

• 双作用摆动气缸，带旋转叶片

• 重量比其它摆动气缸轻

• 现代而紧凑的设计

• 固定摆角

• 摆角可用附件调节

• 壳体防水防尘

• 无金属固定挡块

技术细节

摆动气缸 DRVS

规格 6, 8

规格 12 … 40 1 气接口

2 安装螺纹

3 输出轴:

规格 6 … 16: 带扳手面

规格 25 … 40: 带滑键

位置传感器 SRBS

位置传感器用于感测终端位置。

感测为磁感，无接触。两个开关

点为输出。

主要特性:

• 快速安装

• 一键实现简单而地工作

• 一键示教摆角的终端位置

• 仅需一条连接电缆

• 结构结构，使用寿命长，采用

电子式位置感测

技术参数:

• 感测范围: 0 … 270°

• 重复精度: ≤ 1°

• 2 开关输出s (24 V)

• 开关输出:

PNP 或 NPN 可编程

• 开关元件功能:

常开触点或常闭触点可编程

嵌入式法兰

FWSR/DARF

用于安装附加件 17

2 脚架安装件

DAMH

• 用于安装摆动气缸

• 仅前端安装

14

4 安装组件

WSM-…-SME-10

应用指导

• 用于感测摆角

• 用于安装接近开关 SME-/SMT-10

• 必须作为附件单独订购

• 可组合挡块组件 KSM

• 连接组件 DADP-AK 订购时必须与挡块组件 KSM 一同订购 

5 挡块组件

KSM

• 用于调节摆角

• 必须作为附件单独订购

• 可组合安装组件 WSM

• 连接组件 DADP-AK 订购时必须与安装组件 WSM 一同订购 

6 连接组件

DADP-AK

用于将安装组件 WSM 安装到挡块组件 KSM 18

7 接近开

关ME/SMT-10

用于感测终端位置 22

• 用于感测摆角

• 仅可直接安装在摆动气缸上，无需其它附件

• 必须作为附件单独订购

• 位置传感器供货范围包括一块磁体，必须安装在摆动气缸轴上

aC 单向节流阀

用于速度调节 23

aD 快插接头

用于连接标准外径气管

主要技术参数

规格 6 8 12 16 25 32 40

气接口 M3 M5 Gx

结构特点 旋转叶片

缓冲 两端带弹性缓冲垫

安装方式 通过内螺纹

安装位置 任意

摆角 [°] 90, 180 90, 180, 270

摆角，带挡块组件 KSM, DADP  页码20

缓冲 角度 [°] 0.5

重复精度 [°] 1

摆动频率，6 bar

摆角 90°, 180° [Hz] 3

摆角 270° [Hz] – 2

工作和环境条件

规格 6 8 12 16 25 32 40

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质注意事项 可润滑工作 (今后须始终润滑工作)

工作压力 [bar] 3.5 … 8 2.5 … 8 2…8

环境温度1) [°C] 0 … +60

贮存温度 [°C] 20

耐腐蚀等级 CRC2) 1

1) 注意接近开关工作范围。

2) 耐腐蚀等级 1，符合Festo FN 940 070 标准

度耐腐蚀能力。运输和贮存防护。

也适用于不可见的内部区域或位于盖子下面的元件（如，气缸耳轴）。

ATEX 类别，用于气体 II 2G

防爆类型，用于气体 c T4 X

ATEX 类别，用于粉尘 II 2D

防爆类型，用于粉尘 c T120°C X

防爆温度 [°C] 0 °C ≤ Ta ≤ +60 °C

CE （见合格声明） 符合欧盟防爆指令 (ATEX)

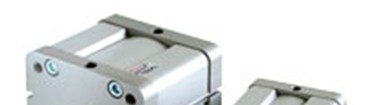

产品图片
