技术指导

模拟量位移编码器

MLO-POT-...-TLF

· 导电塑料电位计

· 量测量，高分辨率

· 用于各类高速行程，使用寿命长

· 可通过多种方式安装于气缸

DGPL

· 插入式连接

· 行程：225 ... 2000 mm

MLO-POT-...-LWG

· 连接杆电位计

· 量测量，高分辨率

· 使用寿命长

· 高防护等级

· 插入式连接

· 行程：100 ... 750 mm

数字量位移编码器

MME-MTS-...-AIF

· 磁控测量原理

· 非接触式，量测量

· 用于各类高速行程

· 使用寿命长

· 高防护等级

· 可通过多种方式安装于气缸

DGPL

· 插入式连接

产品介绍

· 行程：225 ... 2000 mm

主要 技术参数

行程 225 300 360 450 500 600 750 1000 1250 1500 1750 2000

结构特点 开放式型材，带密封带和滑动装置

测量原理 模拟量位移编码器，带触点和量测量

分辨率 [mm] 0.01

较高行程速度 [m/s] 10

较高加速度 [m/s2] 200

安装位置 任意

驱动器，

滚珠联轴器

角度偏差 [°] ±1

平行偏差 [mm] ±1.5

使用寿命 行程 [106] 典型值100

连接 4-针插头,型号A DIN 43 650

产品重量 [g] 900 1000 1100 1200 1300 1500 1800 2200 2500 3000 3500 3900

主要电气参数

行程 225 300 360 450 500 600 750 1000 1250 1500 1750 2000

电源 [V DC] 101)

较大电流消耗 [mA] 4

弧刷电流 建议值 [µA] < 1

较大值 [mA] 102)

连接电阻 [kΩ] 5 5 5 5 5 5 10 10 10 20 20 20

连接电阻公差 [%] ±20

独立线性度 [%] 0.07 0.06 0.05 0.05 0.05 0.05 0.04 0.04 0.03 0.03 0.03 0.02

温度系数 [ppm/°K] 5

接口 模拟量

1) 建议使用稳定的电源。较大允许使用42 V DC。

2) 仅允许短期采用，以防出现故障。

工作和环境条件

行程 225 300 360 450 500 600 750 1000 1250 1500 1750 2000

环境温度 [°C] –30 ... +1001)

防护等级 顶端 IP40，符合IEC 60529标准

底端 IP42 ，符合IEC 605292)标准

耐振性能 符合 DIN/IEC 68标准 2–6部分，严重级别 2

耐连续冲击性能 符合 DIN/IEC 68标准 2 – 27部分，严重级别 2

CE 标志（见符合声明） 符合欧盟电磁兼容性指令

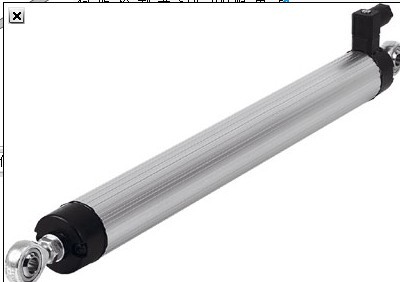

产品图片
