使用注意

型号 117 是一种直动式升降式衔铁电磁阀，

带有相应的塑料外壳和一个具有 PTFE 涂层的隔膜。

此设备可无需电流借助弹簧力关闭。

接通时，磁芯受到吸引，由此克服弹簧力。

阀门特别适合流量很小的、液态或气态的侵蚀性介质。

紧凑型设计

电功率消耗

开关时间短

带有隔膜的升降式衔铁阀

适合侵蚀性介质

ype 117是一种常闭直动柱塞式

电磁阀与PTFEcoated

隔膜。

隔膜隔离

螺线管系统的流体。当

关闭阀门(电路功能A)

通过弹簧动作闭合。

精力充沛的时候,

电磁电枢以2/2的方式牵引，

G 1/8, unf1 /4-28流体控制系统

通过弹簧打开阀门。

的

电磁环氧树脂封装有效散热

线圈产生的热量。

•紧凑的设计

•电能消耗

•短响应时间

•

密封隔离隔膜

•非金属阀内部

2/2路柱塞电磁阀带

分离膜

技术数据

阀体材质ETFE(TEFZEL)

用三元乙丙橡胶密封材料PTFE -用FKM密封聚四氟乙烯

介质PTFE/EPDM:碱性，

酸对中浓度，

清洗和漂白碱液

聚四氟乙烯/FKM:氧化酸和物质，盐溶液，

油和废气

介质温度-10…+ 70°C

Max。环境温度较大值。+ 55°C

Max。

粘度21平方毫米

/秒

响应时间

开放

关闭

约。20女士

约。20女士

按要求安装，

但较好与螺线管系统直立

工作电压12v直流，12v直流电池，24v直流，

24v UC，

220 - 230 V的加州大学

电压公差±10%

电力消耗4 W

占空比连续额定

骑车速度可达每分钟300度。

保护等级与电缆插头IP 65

电工实习。连接交付标准:电缆插头DIN 43 650

形式B,0 - 250 V。

飞行引线长度300毫米

阀门订购图(根据要求的其他版本)

所有带etfe阀体(TEFZEL)的阀门;无电缆插头(见附件)

;ptfe -阀座采用EPDM或FKM密封

电路功能孔[mm]端口

连接

千伏值水

(m3

/小时)

压力

范围

(酒吧)

密封

材料

电压/

频率

(V / Hz)

项目编号

1.2 G 1/8 0.045 0 - 2聚四氟乙烯/ 24 / UC 064929

FKM

1.6 1.6 1.6 G 1/8 0 - 24 / DC 057606聚四氟乙烯/三元乙丙橡胶

24 / UC 058206

聚四氟乙烯/ FKM 12 V /直流空中打脚

085529年

24 / DC 056664

24 / UC 041763

220 - 230 / UC 057839

2.0 2.0 2.0 G 1/8 0 - 24 / DC 043698聚四氟乙烯/三元乙丙橡胶

24 / UC 068170

220 - 230 / UC 021301



聚四氟乙烯/ 24 / DC 040947FKM

24 / UC 058062

220 - 230 / UC 021186

2.4 2.4 2.4 G 1/8 0 - 24 / DC 056878

聚四氟乙烯/三元乙丙橡胶

24 / UC 021352

220 - 230 / UC 022140

聚四氟乙烯/ FKM 12 / DC 042215

24 / DC 056535

24 / UC 047399

220 - 230 / UC 056630

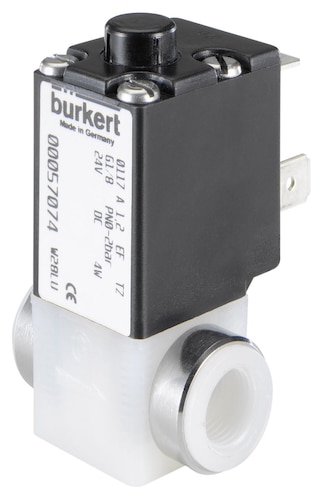

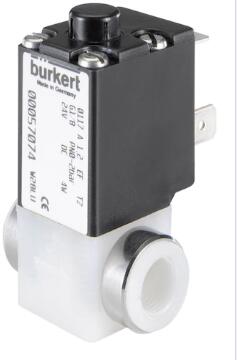

产品图片
