安装手册

3363 型膜片式调节阀是 Bürkert 推出的创新解决方案，适用于食品饮料、化妆品、制药和生物制药行业中与介质发生接触的 场合。带滚珠丝杠的电动执行机构，定位膜片，能够完成高要求的调节任务，整个定位过程几乎不会出现延迟，执行速度取决于系统设计，较高可以达到 4 mm/s，在同类电动执行机构中一枝独秀。介质的压力波动或冲击不会影响阀门的位置。如果需要，可以选配一套蓄能系统，这样断电时也能阀门移到安全位置。此外阀门还具备过程控制、阀门诊断和预防性维护等实用功能。 除了机械式位置指示器之外，阀门还装有一个 360° 环形 LED 指示灯，它可提供位置信息以及警告和故障信息。通信需求既可通过模拟信号实现，也可借助现代化现场总线系统实现。阀门采用技术成熟的阀体和膜片，既可有效分离介质，又具有易于清洁的特性，同时还能较大程度避免死角。 3363 型膜片阀防护等级较高，即便是为严苛的环境条件，它也能够从容应对，而且不易受到撞击和振动的影响。 阀门设计考虑了卫生因素，只需外部清洁即可，快速方便且不留残余。驱动力可以根据工作条件进行调整，从而实现膜片的长使用寿命。

精准且快速调节

通过蓄能系统进入安全位置

驱动力可调，延长膜片使用寿命

提供多种膜片、不锈钢和塑料阀体

具有诊断功能，可以接入现场总线

•快速的控制

•带能量包的安全位置

•可调节的力量增加隔膜寿命

•可提供各种隔膜、不锈钢和塑料阀体

•诊断功能和现场总线集成

创新的隔膜控制阀类型

3363是解决问题的办法

用媒体控制区域内的任务

接触食品、饮料等，

化妆品、制药和生物制药工业。

带滚珠丝杠的电动执行机构

定位隔膜与准延迟

自由与较和-为电动势

阀门- 4毫米/秒的独特速度

这可以是不同的acc。植物设计。

介质中的压力变化或冲击

是´t转移到阀位。如果

必要时，可实现安全位置

可选配储能装置以备不时之需

电源故障。许多有用的功能

过程监控，阀门诊断和

可以使用预测性维护。旁边

360°-机械位置指示

发光二极管显示阀门位置

以及关于警告或错误的信息。

两种模拟都可以进行通信

信号和现代现场总线系统。

的阀体和隔膜确保

介质分离，小死亡

腿和容易清洗。苛刻的环境

3363型没有问题吗

高ip保护，高电阻

振动和冲击。卫生设计

允许一个快速和无剩余的外观

清洗。执行机构的力可以是的

调整操作条件以优化

隔膜的生活。

•快速的控制

•带能量包的安全位置

•可调节的力量增加隔膜寿命

•可提供各种隔膜、不锈钢和塑料阀体

•诊断功能和现场总线集成

电动隔膜2方法

控制阀

技术数据

端口连接尺寸DN8 DN50(¼“2”)

隔膜大小8−40

基体材料

不锈钢

塑料

伪造316 l / 1.4435 / BN2

管316 l / 1.4435 / BN2

可根据要求铸造、罐底和t形阀体

PVC(聚氯乙烯)

PP(聚丙烯)

PVDF(聚偏二氟乙烯)

端口连接不锈钢

钢

焊接结束

夹

ASME BPE / DIN 11866 C

DIN EN ISO 1127/ISO 4200/DIN11866 B

2 / DIN11866 DIN 11850

BS4825

短信3008

DIN 11850 0

ASME BPE

DIN 32676 A(配管DIN 11850 2)

DIN 32676 B(配管iso4200)

进一步端口连接请求

端口连接塑料真接头(溶剂)，真接头(焊接)，焊接端和

溶剂的套接字

表面光洁度,伪造

内部用电解法抛光

内部机械抛光

Ra≤0.38μm(ASME BPE SF4)

Ra≤0.5μm(ASME BPE SF1)

表面处理-管体

内部用电解法抛光Ra≤0.38μm(ASME BPE SF4)

材料

膜片材料EPDM (AD)， PTFE/EPDM (EA)，PTFE/EPDM (EU)，

Gylon®/三元乙丙橡胶叠层(ER),FKM(FF)

技术资料/尺寸

锻造阀体p. 10管阀体p. 13塑料阀体p. 15

介质温度

三元乙丙橡胶(广告)

聚四氟乙烯/三元乙丙橡胶(EA)

聚四氟乙烯/三元乙丙橡胶(欧盟)

GYLON®/三元乙丙橡胶叠层(ER)

FKM(FF)

-10 + 143°C(蒸汽消毒+ 150°C 60分钟)

-10 + 130°C(蒸汽消毒+ 140°C 60分钟)

5 + 143°C(蒸汽消毒+ 150°C 60分钟)

5 + 130°C(蒸汽消毒+ 140°C 60分钟)

0到+ 130°C(蒸汽不TJ)

介质中性气体和液体，高纯度，无菌，腐蚀性或

研磨液

粘度,粘滞

按要求安装，较好与执行机构在垂直位置

环境温度-10 + 65°C *(没有显示)

-10 + 60°C *(显示)

-10 + 55°C *(SAFEPOS储能)

*取决于介质温度，见温度表

安全位置在电源故障与SAFEPOS能源包:打开，关闭或自由可编程

在然后一个位置被阻挡

24 V直流电源±10%(max。残余波动10%)

闭合时间<1.5秒到4.5秒，视膜片大小而定

旅行速度4毫米/秒

死区(min)0.4%

占空比

防护等级IP65 / IP67

控制器定位器或过程控制器

Analoque控制选点:0−20 mA 4−20 mA,0−5 V,0−10 V实际价值

可选

振动，正弦5g根据IEC 60068-2-6测试Fc

震动，机械按IEC 60068-2-27测试Ea 50 g

数字控制(现场总线)以太网/IP, Modbus/TCP, PROFINET(可选)

ATEX II Cat 3G/D / IECEx批准及符合性(可选)

cULus Cert. No. 238179(可选)

点火保护II 3G Ex ec IIC T4 Gc

二3 d前任tc IIIC T135°C

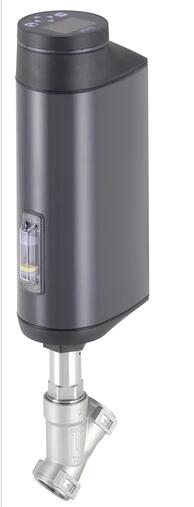

产品图片
