YUKEN油研针阀GCT-02-32安装尺寸图

YUKEN油研针阀GCT-02-32安装尺寸图

简介：

针阀是一种微调阀，其阀塞为针形，主要用作调节气流量。微调阀要求

、铜等软质材料制成。阀针与阀座间的密封是依靠其锥面紧密配合达到

阀口开启逐渐变大，从关闭到开启较大能连续细微地调节。针形阀塞即

能实现这种功能。针形阀塞一般用经过淬火的钢制长针，而阀座是用锡

的。阀针的锥度有1:50和60锥角两种，锥表面要经过研磨。阀杆与

阀座间的密封是靠波纹管实现的。

适配器：

用于压力表直接连接到针阀的位置。 配备压力缓冲器以减少压力有害

浪涌保护压力表。

适配器不是针阀的附件。 请参考下表订购。 对于此处显示的模型，仅

提供日本标准规格。

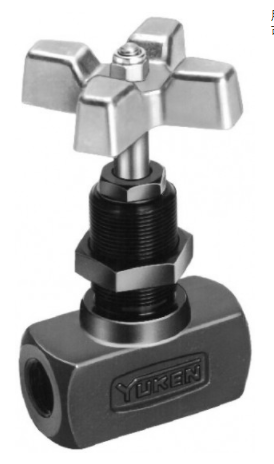

实物图：
