解读BANNER邦纳QS30LLP-M1光电的规格参数

解读BANNER邦纳QS30LLP-M1光电的规格参数

产品信息：

外壳样式矩形w / M30安装

主要外壳材料热塑性塑料

激光分类1级

较大传感范围（mm）18000

输出双极性（NPN和PNP）

重复性（μs）70

针数5

NEMA等级NEMA 6

Max Op。 相对湿度[％] 95％@ 50°C

镜片材质亚克力

调整教学按钮

筒径（mm）30

电源/电源电压10-30 V dc

连接2米电缆

快速断开类型无QD

感应光束激光

操作浅/暗操作

Max Op。温度。（℃）50

Min Op。温度。（℃）-10

输出响应时间（ms）0.5

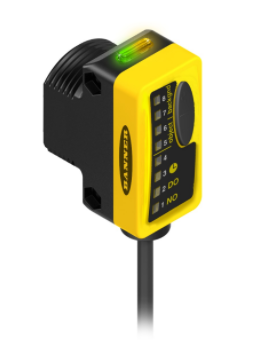

实物图：

原理：

由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样

的,按光电元件(光学测控系统)输出量性质可分二类,即模拟式光电传感器

的光投射到被测物上,再从被测物体表面反射后投射到光电元件上;所谓

遮光式是指当光源发出的光通量经被测物光遮其中一部份,使投射到光

和脉冲(开关)式光电传感器.模拟式光电传感器是将被测量转换成连续变

所谓透射式是指被测物体放在光路中,恒光源发出的光能量穿过被测物,

部份被吸收后,透射光投射到光电元件上;所谓漫反射式是指恒光源发出

化的光电流,它与被测量间呈单值关系.模拟式光电传感器按被测量(检测

目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻档)三大类.

电元件上的光通量改变,改变的程度与被测物体在光路位置有关.

特征：

可见1级激光，光束尺寸小，有效

•整个感应范围内的优异光学性能，均匀特写

•简易按钮设置选项：较大额增益或对比度SET，取决于型号，加上

•可选30毫秒OFF延迟

•型号可选2米或9米（6.5英尺或30英尺）电缆或整体式快速断开

•坚固的ABS外壳，额定IEC IP67; NEMA 6

手动调整

•易于读取的操作状态指示器，带8段杆图形显示

•双极离散输出，PNP和NPN

•紧凑的外壳，安装多功能性 - 流行的30毫米螺纹鼻子或侧挂

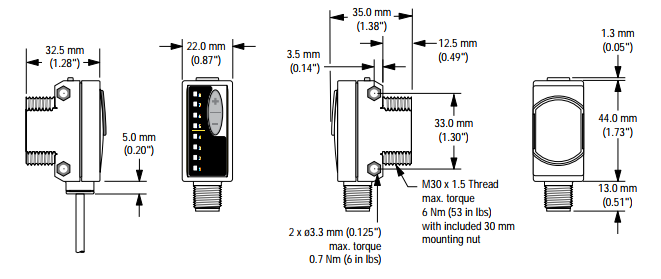

尺寸图：

型号：

QS30VR3FF600 W/30

QS30VR3LP

QS30VR3LP W/30

QS30VR3LPQPMA

QS30VR3R

QS30VR3R W/30

QS30FF600

QS30FF600 W/30

QS30FF600Q

QS30LD

QS30LD W/30

QS30LDL

QS30FF200 W/30

QS30FF200Q

QS30FF400

QS30FF400 W/30

QS30FF400Q

QS30RQ

QS30RQPMA

QS30EDVQ

QS30EQ

QS30EQPMA

QS30EX

QS30EX W/30

QS30EXQ

QS30EXQ-72021

QS30EXQP

QS30EXQPMA

QS30FF200

QS30VR3FF400

QS30VR3FF400 W/30

QS30VR3FF600

QS30RRX

QS30RRX W/30

QS30RRXQ

QS30VR3FF200

QS30VR3FF200 W/30

QS30LDL W/30
