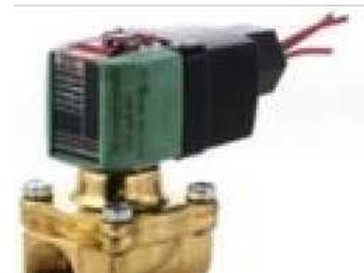

美国ASCO蒸汽电磁阀常见故障及规格WSNF8551A422,DC24V

美国ASCO蒸汽电磁阀常见故障及规格WSNF8551A422,DC24V

企业QQ:2880626084

手机；15308039094（微信）

电话：028-84634436-8005

邮箱:15308039094@163.com

联系人;冯娇

网址：http://www.shan-rong.net/

产品描述：

　本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。

常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀工启，

主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关关闭。

　　常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，

由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。线圈断电，磁力为零，

衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，

压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。

技术参数：

介质温度（℃）

ZBSF-1（1Y）：≤60℃

ZBSF-2（2）：≤280℃

公称压力（MPa）1.6

工作压差（MPa）0～1.6   0.05～1.6

公称通径（mm）10    15

电源电压AC220V其余规格可作特殊订货

使用寿命按JB/T7352-94规定额定流量系数

泄漏量按JB/T7352-94·F规定

功耗AC≤70VA

防爆标志DIIBT4

防爆证编号CE991010

出线口接头内螺纹M20×1.5

环境温度-40～+60℃

蒸汽电磁阀使用保养

1、建议使用单位指派专人负责使用保养。

2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件试净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得过额定压力，工作压差必须在额定压差范围内。当工作压力过额定压力或工作压差过额定压差时，电磁阀要停止使用，关闭前后手动阀，以防止电磁阀和泄漏。
