SICK施克M40S-60A303AA0安全光幕重要资料

SICK施克M40S-60A303AA0安全光幕重要资料

技术参数：

系统硬件 对

分辨率 30 mm

类别 类别 4 (EN ISO 13849)

扩展接口 M12 插座，5 针

配置方式 通过软件

配置接口 4 针 M8 插座

防护等级 III (IEC 61140)

供电电压 UV 24 V DC (19.2 V ... 28.8 V)

残余纹波 ≤ 10 % 1)

显示元件 7 段显示器

性能等级 PL e (EN ISO 13849)

外壳防护等级 IP65 (EN 60529)

工作环境温度 –30 °C ... +55 °C

储存温度范围 –30 °C ... +70 °C

空气湿度 15 % ... 95 %, 非冷凝

PFHD（每小时危险失效率） 28 * 10-9 (EN ISO 13849)

保护区高度 300 mm

保护距离 21 m

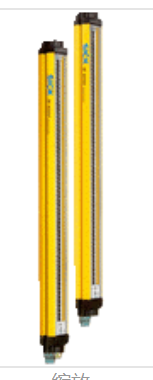

实物图：

工作状态：

当有物体(不小于小可检测体或者分辨率)侵入保护区域时，接收器

顺时针和逆时针方向在保护区域内做平移运动，此时光幕传感器应

讯被遮断)，此时被保护设备受控，处于停顿状态。

当侵入物体撤出保护区域后，光幕传感器将返回1.状态，设备将继续

寸的测试棒(或同等直径的不透明物体，垂直侵入保护区域，分别按

工作

·在安全光幕传感器开机进入工作状态后，使用直径为小检测体尺

的红色指示灯将被点亮(可能是接收器处于遮光状态，也可能是光通

一直有红色指示灯被点亮，受控设备无法工作

型号:

1200605 M40E-67A105RA0

1203024 M40E-63A300RR0

1203025 M40E-60A300RR0

1203028 M40S-62A300AR0

1201045 M40E-66A105RA0

1201046 M40S-66A105AA0

1201067 M40S-62A005AA0

1201068 M40E-62A005RA0

1201099 M40E-025010WR0

1201656 M40E-64A105RA0

1201655 M40S-64A105AA0

1200837 M40S-67A005AA0

1200849 M40E-68A005RA0

1200850 M40S-68A005AA0

1200912 M40S-69A005AA0

1200914 M40E-63A005RA0

1200915 M40S-60A005AA0

1200674 M40S-63A005AA0

1200675 M40E-032200RT0

1200685 M40E-63A105RA0

1200686 M40S-69A105AA0

1200805 M40S-66A005AA0

1200806 M40E-66A005RA0

1202785 M40S-64A300AR0

1202786 M40E-64A300RR0

1202892 M40S-66A300AR0

1202893 M40E-66A300BR0

1203022 M40E-62A300RR0

尺寸图：

1200916 M40E-60A005RA0

1201442 M40E-64A303RB0

1201463 M40S-62A303AA0

1201464 M40E-62A303RB0

1201482 M40S-65A303AA0

1201570 M40S-60A303AA0

1201573 M40E-63A303RB0

1201586 M40S-65A300AR0

1201587 M40E-65A300RR0

1202277 M40S-60A300AR0

1202928 M40E-043000RT0

1203850 M40E-062223RB0

1205948 M40E-025000AR0

1206683 M40E-082223RB0

1207019 M40E-042220RR0

1207204 M40E-61A105RA0
