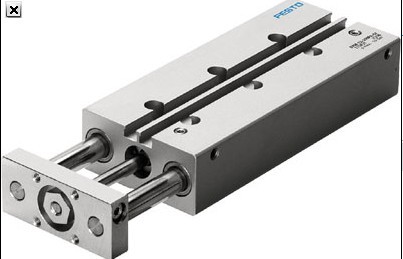

进口费斯托FESTO导向气缸DFM-20-20P-A-GF 170840
企业QQ:2880626084
手机；15308039094（微信）
电话：028-84634436-8005
邮箱:15308039094@163.com
联系人;冯娇
网址：http://www.shan-rong.net/
特点：
内 置 导 轨 .
仅有在相应的安装附件 SMB-8E 向外安装时，
SMTSO-8E型接近开关才可以被用在行程为20到40mm 的产品上
• 空间要求
• 缩短装配时间
• 进气口可选
• 多种安装选项
• 抗扭转性能良好
• 高刚性
• 免维护
• 带滑动轴承导轨:得益于大直径导向杆和四个滑动轴承套，刚性高
• 带循环滚珠轴承导轨:用于需要扭矩负载的应用
技术特性：
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
较高速度 0.8 m/s
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 1 – 腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.2 Nm
较大允许扭矩负载 Mx与行程的关系 1.85 Nm
在规定的距离xs，较大有用负载和行程的函数关系 67 N
6 bar时的理论作用力，回复行程 141 N
6 bar时的理论作用力，进程 188 N
移动质量 385 g
产品重量 769 g
其它可用接口 参见产品图纸
气动连接 M5
材料备注 符合 RoHS
