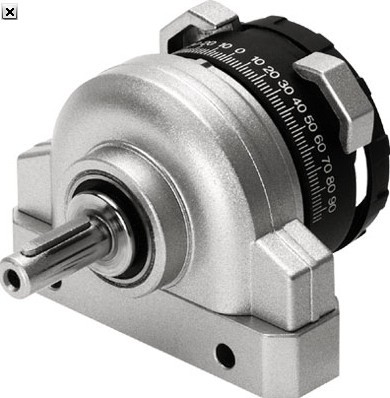

带齿轮齿条变速箱/摆动驱动器，费斯托驱动器数据表DFPD-40-RP-90-RD-F0507

带齿轮齿条变速箱/摆动驱动器，费斯托驱动器数据表DFPD-40-RP-90-RD-F0507

企业QQ:2880626084

手机；15308039094（微信）

电话：028-84634436-8005

邮箱:15308039094@163.com

联系人;冯娇

网址：http://www.shan-rong.net/

产品描述：

FESTO摆动气缸体积小、结构新颖、性能良好，采用齿轮齿条传动，输出大、小扭矩，无需供油润滑，

无排气污染，齿轮齿条摆动气缸有角度微调机构，能实现的角度，可装磁性开关，摆动角度范围可任意调节，

设有可调缓冲机构，摆动行程终点无冲击，多种安装形式，安装方便，应用广泛，

在一般情况下，采用固定式气缸，为了得到缓慢而平稳的运动速度，

技术参数：

将阀门加工成标准ISO 5211

缓冲无缓冲

安装位置任何

操作方式双动

设计齿条和小齿轮

位置传感光学

工作压力2 ... 5

标称工作压力0.0 - 无限巴

ATEX类气体II 2G

燃气点火保护类型c T4 X.

ATEX类别尘埃II 2D

灰尘点火保护类型c 105°C X.

环境温度-20°C <= Ta <= + 80°C

环境温度-20 ... 80°C

工作介质压缩空气符合ISO 8573-1：2010 [7：4：4]

关于操作/先导介质的注意事项露点比环境温度和介质温度至少10°C

可以进行润滑操作（在这种情况下，始终需要润滑操作）

欧盟防爆指令（ATEX）的CE标志（见合格声明）

欧盟机械指令

标称工作压力下的扭矩和0°旋转角度0.0 - 无穷大Nm

在额定工作压力和90°旋转角度下的扭矩0.0 - 无穷大Nm

关于扭矩的注意事项执行器的操作扭矩不得高于ISO 5211中列出的较大允许扭矩，参考

产品重量1,882克

轴连接V14

气动连接G1 / 8

外壳材料符合RoHS标准

密封材料NBR

弹簧材料弹簧钢

外壳材料锻铝合金

阳极氧化

活塞杆材料压铸铝
