产品描述：

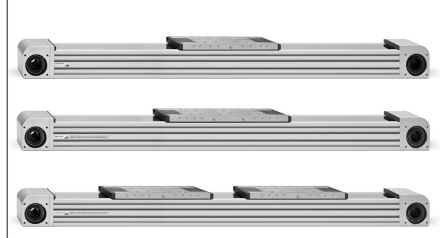

无 杆 电 缸 内 装 有 磁 环 ， 可 通 过 外部 的 磁 性 接 近 开 关 （CSH 系列）读取位置信息，

 同时电缸提供安装附件，可方便 地使用电感传感器检测位置。

5E 系列无杆电缸备有特殊 的电机安装套件，可支持四个方 向的电机安装。

高动态特性和可 实现多轴系统使 5E 系列无杆电 缸特别适用于包装和自动化装配 等应用中。

» 多位置控制，内置齿形带将电

机的旋转运动转换为直线运动

» 动态特性好

» 四侧电机接口可供选择

» 电机接口选择范围广

» 可使用磁性接近开关

或电感传 感器

» IP 40

» 长行程可达 6 m

» 可提供实现多轴系统的连接板

» 内部设再润滑的通道

» 可使用多种安装附件

无负载时的驱动扭矩 0.08 Nm

工作负载的参考值，水平方向 36 kg

工作负载的参考值，垂直方向 18 kg

每米行程的重力惯性力矩JH 0.0595 kgcm2

每kg工作负荷的重力惯性力矩JL 0.0253 kgcm2

质量惯性力矩, JO 0.0446 kgcm2

0 mm行程时的移动质量 200 g

每10 mm 行程所增加的重量 33.6 g

0 mm行程时的基本重量 770 g

每 10 mm 行程的附加质量系数 6.9 g

安装类型 具有内(阴)螺纹

带附件

材料备注 含有PWIS 物质

盖子的材料信息 铸铝

经过喷涂

密封件的材料信息 NBR

外壳的材料信息 锻造铝合金

技术规格：

齿形带式

开口型材缸筒，上方保护板遮盖

多位置电缸，直线型

50, 65, 80

规格 50: 50 ÷ 4000 mm, 规格 65 和 80: 50 ÷ 6000 mm

内部，循环滚珠轴承导轨

安装方式

电机安装方式

型材缸筒上的安装槽或特殊的附件

四侧

工作温度

存储温度

-10°C ÷ +50°C

-20°C ÷ +80°C

防护等级

润滑

重复精度

循环周期

IP 40

集中润滑，内部设有再润滑通道

± 0,05 mm

外部磁性接近开关 CSH，安装于型材缸筒的槽内；电感传感器，通过特殊附件安装
