产品信息：

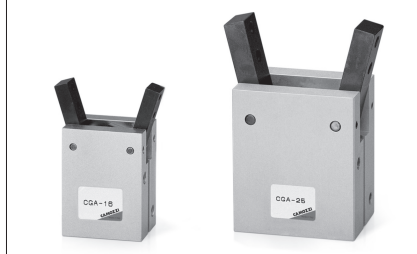

CGA 系列角状式爪钳在基座的三个侧面上具有安装孔，或可选用附件 C-CGP 型凹形支架或 L-CGP 型凸形支架进行安装。

注：1. 安装附件及磁性接近开关需单独订购

 2. 磁性接近开关见 1/9.15.01 页

 3. 安装附件见 1/7.20.08 页

型号 CGA-10 CGA-16 CGA-20 CGA-25 CGA-32

规格 10 16 20 25 32

工作方式 双作用，角状式

工作压力 1.5 ÷ 7 bar

工作温度 0 ÷ 80°C

较大工作频率 180 次/分钟

润滑 气缸部分可润滑或不润滑，杠杆部分及活动部位需润滑

理论抓取力矩 - 关闭 M（Ncm） 1.6 x P 8 x P 17 x P 34 x P 61 x P 其中 P 为工作压力 (bar)

理论抓取力矩 - 张开 M（Ncm） 2.6 x P 11 x P 23 x P 43 x P 81 x P

有效夹持力 F（N） F = M/L x 0.85 其中 L 为夹持点的长度 (cm)

较大夹持点的长度 L（cm） 3.0 4.0 6.0 7.0 8.5

质量（g） 40 100 200 330 540

钳口的开关角度 -10° ÷ +30°

接口 M5（其中 CGA-10 为 M3）

磁环 安装在活塞上的磁环，与磁性接近开关相互作用

介质 洁净空气，不需润滑。如果使用了油雾润滑，应不间断的使用油雾润滑。（建议使用 ISO VG32 润滑油）
