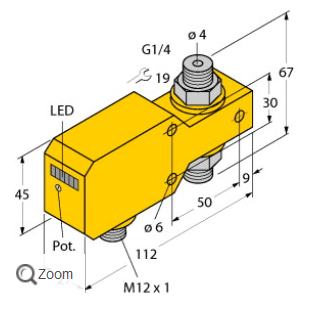

图尔克FCI-D04A4P-ARX-H1140传感器设计图

图尔克FCI-D04A4P-ARX-H1140传感器设计图

特征：

液体监测流量传感器

热式功能原理

4线直流, 21.6…26.4 VDC

常开触点，继电器输出

M12快速插头

电位计调节

通过LED显示流量状态

工作范围0.01 … 1 l/min

插入式流量传感器：

插入式流量传感器工作原理是基于法拉电磁感应定律。在电磁流

杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时

，则会产生感应电压。管道内部的两个电极测量产生的感应电压。

量传感器中，测量管内的导电介质相当于法拉试验中的导电金属

测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极

的电磁隔离。

实物图：

技术数据：

安装方式 式流量传感器

介质 液体

过程连接 G ¼″

环境温度 0…+60 °C

电气连接 接插件

工作电压 DC

开关元件功能 常开触点

应用区域 标准型

电气连接 接插件, M12 × 1

耐压等级 20 bar

工作原理 热式

输出性能 继电器输出

关时间 0.5…1 s

温度梯度 ð 400 K/min

介质温度 0…+80 °C

探头材料 不锈钢

型号：

8900501 RSCV-RKCV-FBY48BU-3M/5D

8900480 RSCV-RKCV-FBY48BU-4M/5D

8900051 RSCV-RKCV-FBY48BU-5M/5D

8900639 RSCV-RKCV-FBY48BU-6M/5D

8900502 RSCV-RKCV-FBY48BU-7M/5D

8900606 RSCV-RKCV-FBY48OG-5M/5D

8900411 RSCV-RKCV-FBY48YE-1M/5D

8900662 RSCV-RKCV-FBY48YE-2M/5D

8900010 RSCV-RKCV-FBY49BU-0,3M/5D

6914891 RSF-RKF-50/22

6602218 RSF-RKF-57/22

6604441 RSFV48

6611022 RSFV48-0,3M/14,5/C1117

6603617 RSFV48-0,3M/M20/C1117

6602199 RSFV49

8900300 RSCV-RSCV-FBY48BU-25M/5D

8900128 RSCV-RSCV-FBY48OG-20M/5D

6603396 RSFV49-0,3M/14,5/C1117

6603583 RSFV49-0,3M/M20/C1117

6602357 RSFV-RKFV49/22

6936002 RSH4.4-10/TFG

6936003 RSH4.4-15/TFG

6936000 RSH4.4-2/TFG

6933788 RSH4.4-20/TFG

6936001 RSH4.4-5/TFG

8900127 RSCV-RKCV-FBY49BU-10M/5D

8900535 RSCV-RKCV-FBY49OG-0,5M/5D

8900776 RSCV-RKCV-FBY49OG-5M/5D

8900614 RSCV-RKCV-FBY49YE-0,5M/5D

8900167 RSCV-RKCV-FBY49YE-5M/5D

8900691 RSCV-RSCV-FBY49BK-10M/5D

8900692 RSCV-RSCV-FBY49YE-10M/5D

6604842 RSC-WKC5701-0,3M

6931039 RSC-WKC5701-1M

6602250 RSE-48TR-EX

6602308 RSE57-TR2

6602560 RSEV-48TR-EX

6602096 RSEV49-TR

6902305 RSEV-BC

6604174 RSEV-CC

8900479 RSCV-RKCV-FBY48BU-8M/5D

8900150 RSCV-RKCV-FBY48OG-0,3M/5D

8900134 RSCV-RKCV-FBY48OG-0,5M/5D

8900607 RSCV-RKCV-FBY48OG-10M/5D

8900665 RSCV-RKCV-FBY48OG-2M/5D

8900779 RSCV-RKCV-FBY48OG-3M/5D

6602342 RSF57

6914836 RSFL46

6915014 RSF-RKF-40/22

6933529 RSH4.5-10/TFG

6933530 RSH4.5-15/TFG

6933527 RSH4.5-2/TFG
