PHOENIX菲尼克斯3281107直通式接线端子详解

PHOENIX菲尼克斯3281107直通式接线端子详解

YS：

采用弹簧螺钉连接方式，可方便地连接环形电缆端头；内置螺钉锁

提供各种不同的接线点标识，布线更清晰

采用统一的CLIPLINE complete系统附件，降物流成本

紧装置，免维护

采用节省时间的桥接系统，简化电位分配操作

内置抗震防松保护垫圈，接线点安全

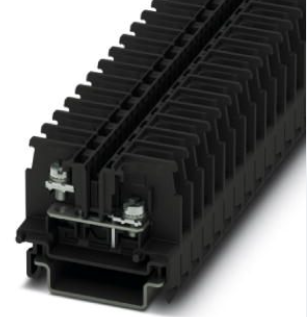

实物图：

产品参数：

层数

1

连接量

2

电位

1

额定横截面

2.5 mm²

颜色

黑色

导线横截面短路测试

2.5 mm²

短时电流

0.3 kA

导线横截面短路测试

2 mm²

短时电流

0.24 kA

热测试结果

通过测试

热敏特征的验证（针焰实验）有效耐受期

30 s

摆动，宽带噪音测试结果

通过测试

绝缘材料

PC

阻燃等级，符合UL 94

V0

额定浪涌电压

6 kV

污染等级

3

电涌电压类别

III

绝缘材料组

IIIa

额定条件下的较大功耗

0.77 W

环境温度（运行）

-40 °C ... 110 °C

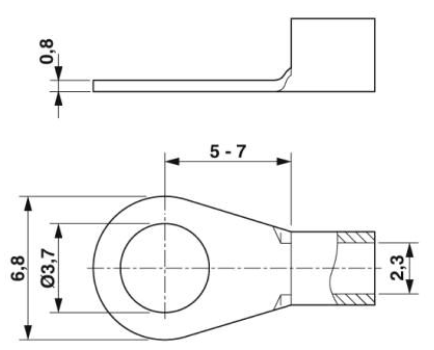

尺寸图：

型号：

2980681

2980694

2980704

2980717

2980720

2980733

2980746

2980759

2981156

2981169

2981172

2981198

2981208

2981211

2981224

2981237

2980513

2980526

2980539

2980555

2981020

2981033

2981046

2981059

2981062

2981088

2981091

2981101

2980610

2980623

2980636

2980649

2980652

2980665

2980678

2981240

2981253

2981266

2981279

2981282

2980775

2980788

2980830

2981017

2981114

2981125

2981127

2981130

2981143
