YS：

在棱柱形套管基座中对导线进行三点定心能电缆连接牢固。

因接触面的棱纹而导致接触电阻

通过压线块中的弹簧元件来锁紧螺钉

产品参数：

位数

1

层数

1

绝缘材料相对温度指数（电气，UL 746 B）

130 °C

绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

130 °C

电位

1

额定横截面

50 mm²

温下的静态绝缘材料应用

-60 °C

铁路车辆防火性能 (DIN 5510-2)

通过测试

连接量

2

颜色

蓝色

绝缘材料

PA

具有相同横截面的2根实心导线，小

10 mm²

具有相同横截面的2根实心线，较大

16 mm²

具有相同横截面的2根导线，小柔性导线

10 mm²

污染等级

3

电涌电压类别

III

具有相同横截面的2根导线，较大柔性导线

16 mm²

具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，小

10 mm²

阻燃等级，符合UL 94

V0

额定浪涌电压

8 kV

绝缘材料组

I

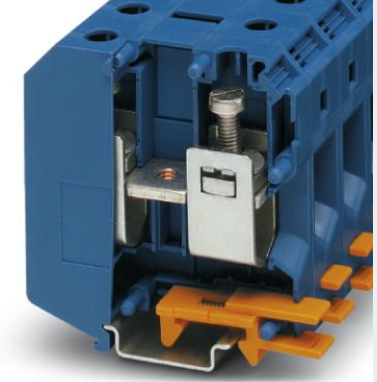

实物图：

型号：

2986119

2986122

2987299

2987309

2987312

2987888

2987891

2987901

2986232

2986300

2986562

2988104

2988117

2988146

2988159

2988162

2987969

2987972

2987985

2987024

2987037

2987040

2987053

2987066

2987079

2986135

2986229

2986973

2986986

2986999

2987011

2987134

2987147

2987150

2987286

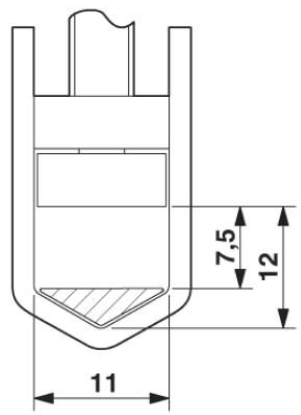

尺寸图：

2987082

2987095

2988191

2988201

2988214

2988337

2988405

2988463

2988502

2988528

2988531

2988544

2988557

2988560

2988573

2988586

2988609

2988612

2988625

2988638

2988641

2986575

2986588

2986698

2986711

2986957

2986960

2987914

2987927

2987930

2987943

2987956

2987105

2987118

2987121
