技术参数：

层数

1

连接量

2

额定横截面

4 mm²

柔性导线小横截面

0.5 mm²

柔性导线较大横截面

6 mm²

小导线横截面AWG

26

较大导线横截面AWG

10

柔性导线横截面，不带绝缘套管的小冷压头

0.14 mm²

柔性导线横截面，不带绝缘套管的较大冷压头

4 mm²

绝缘材料

PA

阻燃等级，符合UL 94

V0

额定条件下的较大功耗

1.6 W

柔性导线横截面，带绝缘套管的小冷压头

0.14 mm²

柔性导线横截面，带绝缘套管的较大冷压头

4 mm²

连接方式

螺钉连接

颜色

黑色

连接符合标准

IEC 60947-7-2 / IEC 60947-7-3

较大负载电流

6.3 A (电流取决于所用的保险丝)

额定电流IN

6.3 A

额定电压 UN

60 V

开口式侧板

否

绝缘材料相对温度指数（电气，UL 746 B）

130 °C

绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

130 °C

温下的静态绝缘材料应用

-60 °C

铁路车辆防火性能 (DIN 5510-2)

通过测试

保险丝

G / 5 x 20

保险丝类型

玻璃 / 陶瓷 / ...

额定浪涌电压

4 kV

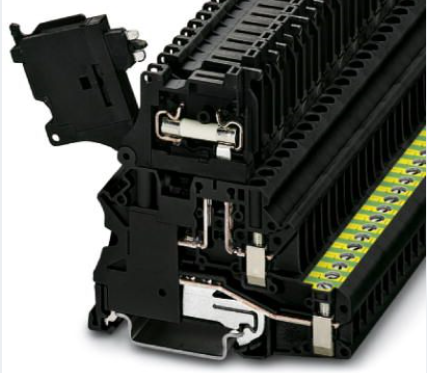

实物图：

型号：

3003541

3003554

3003567

3003758

3003871

3003910

3003923

3004210

3004236

3004249

3004265

3004362

3004388

3004430

3004456

3004472

3004524

3004977

3005138

3003949

3003952

3003965

3005837

3005840

3005841

3005853

3005947

3005948

3005950

3005963

3005976

3006014

3006027

3006043

3006056

3006098

3006108

3006137

3003046

3003062

3003091

3003101

3003185

3003224

3003305

3003347

3003350

3003363

3003389

3003473

3005086

3005099

3006153

3006166

3006179

3006182

3006195

3006205

3006234

3006263

3006276

3006302

3006315

3004016

3004032

3004058

3004087

3004090

3004100

3004126

3004139

3004142

3005015

3005028

3005073

3003021

3005109

3005112

3004155

3004168

3004171

3004207
