PHOENIX直通式接线端子0503057

PHOENIX直通式接线端子0503057

技术参数：

层数

1

小导线横截面AWG

20

较大导线横截面AWG

6

柔性导线小横截面

0.5 mm²

柔性导线较大横截面

10 mm²

AWG导线小横截面，柔性

20

连接量

2

支架上紧固测试结果

通过测试

在端板上进行紧固

NS 32

设定点

5 N

电压压降测试结果

通过测试

要求，电压降

≤ 3.2 mV

温度上升测试结果

通过测试

电位

1

额定横截面

10 mm²

颜色

象牙色

连接方式

螺钉连接

连接符合标准

IEC 60947-7-1

刚性导线小横截面

0.5 mm²

刚性导线较大横截面

16 mm²

小导线横截面AWG

20

标识材料

陶瓷

阻燃等级，符合UL 94

V0

较大负载电流

76 A (当连接截面积为16 mm2的导线时)

额定浪涌电压

8 kV

污染等级

3

电涌电压类别

III

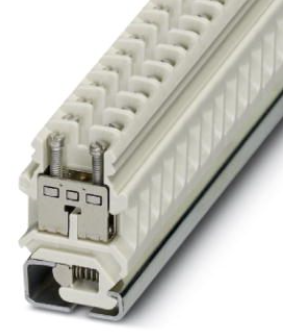

实物图：

型号：

3006632

3006768

3006771

3006784

3006823

3009080

3009105

3009118

3009163

3009176

3010123

3010136

3010217

3011038

3011041

3011054

3011067

3011999

3012300

3012301

3007042

3008025

3008054

3008067

3008096

3008180

3009053

3009066

3012302

3012310

3012311

3012312

3012313

3012314

3012315

3009230

3009231

3009244

3007055

3007110

3007123

3007165

3007178

3007194

3007204

3007217

3007220

3012316

3012317

3012318

3012319

3012320

3012321

3012322

3012323

3012324

3012325

3012332

3006548

3006551

3006564

3006577

3006580

3006593

3006603

3009202

3009228

3009229

3007314

3007327

3007330

3007916

3007929

3008009

3008012
