PHOENIX菲尼克斯电涌保护器：2858991

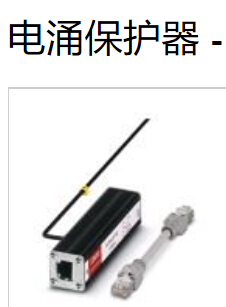

电涌保护器 - D-LAN-CAT.5E - 2858991
RJ45电涌保护适配器，用于LAN接口的保护，直接接插在数据线中，包括RJ45电缆
本产品的详情资料：
| 外壳材料 | 铝，阳极化处理 |
|---|---|
| 颜色 | 黑色 |
| 电气间隙和爬电距离标准 | DIN VDE 0110-1 |
| IEC 60664-1 | |
| 过电压类别 | II |
| 污染等级 | 2 |
| 安装类型 | 特殊连接的适配插头 |
| 类型 | 保护适配器 |
| 动作方向 | Line-Line & Line-Shield & Shield-Earth Ground |
| IEC 类别 | C1 |
|---|---|
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| VDE要求等级 | C1 |
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| 较大持续工作电压UC | ± 7 V DC |
| 额定电流 | 1.5 A (25 °C) |
| UC时，有效工作电流IC | ≤ 100 µA |
| 残流IPE | ≤ 100 µA |
| 标称放电电流In (8/20) µs（线芯-线芯） | 350 A |
| 标称放电电流In (8/20) µs（线芯-地） | 2.5 kA |
| 较大放电电流Imax (8/20) µs（线芯-地） | 2.5 kA (总) |
| 额定功率脉冲电流lan（10/700）µs（线芯-线芯） | 160 A |
| 额定功率脉冲电流lan（10/700）µs（线芯-地） | 160 A |
| 输出电压限值1 kV/µs（线芯-线芯）波峰 | ≤ 22 V |
| 输出电压限值1 kV/µs（线芯-地）波峰 | ≤ 80 V (均压等电位连接导线： 1 m) |
| 输出电压限值1 kV/µs（屏蔽-地）波峰 | ≤ 700 V (均压等电位连接导线： 1 m) |
| 在In下的残压（线芯-线芯） | ≤ 45 V |
| 在In下的残压（线芯-地） | ≤ 45 V |
| 在In下的残压（屏蔽-地） | ≤ 700 V |
| 电压保护水平Up（线芯-线芯） | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 20 V (B3 - 2 kV / 25 A) | |
| 电压保护水平Up（线芯-地） | ≤ 65 V (C1，500 V/250 A - PA-Ltg： 1 m) |
| ≤ 25 V (B3 - 2 kV / 25 A - PA-Ltg: 1 m) | |
| ≤ 60 V (C3，7 kV/90 A - PA-Ltg： 1 m) | |
| 电压防护等级Up（屏蔽-接地） | ≤ 850 V (C2 - 4 kV / 2 kA - PA-Ltg: 1 m) |
| 响应时间tA（线芯-线芯） | ≤ 500 ns |
| 响应时间tA（线芯-地） | ≤ 100 ns |
| 输入衰减aE，对称 | 1 dB (100 MHz，100 Ω系统) |
| 输入衰减aE，非对称 | |
| 近端串扰衰减 | 36 dB (100Ω系统中3-6对4-5/100MHz) |
| 40 dB (其他保护适配器，用于100 Ω/100 MH系统) | |
| 截止频率fg（3dB），100 Ω 对称系统 | ≤ 100 MHz |
| 电容（线芯-线芯） | 20 pF (典型) |
| 电容（线芯-地） | 1 pF (典型) |
| 电涌保护故障报警 | 无 |
| 电涌电流电阻（导线-导线） | B2 - 4 kV/100 A |
| B3 (2 kV/25 A) | |
| C1 - 500 V / 250 A | |
| 电涌电流电阻（导线-接地） | B2 - 4 kV/100 A |
| C1 - 500 V / 250 A | |
| C2 - 4 kV / 2 kA | |
| B3 (2 kV/25 A) |
