产品资料：
用于空间受限的情况
带有节省空间的 M8 连接器
坚固的金属外壳，适用于严苛的工业环境
极高的开关频率
清晰明确地指示开关状态
工作电压 [V] 10...36 DC; (根据PELV标准; 符合cULus - Class 2标准)
电流损耗 [mA] 15; (24 V)
防护等级 III
反相保护 是
重量 [g] 18.2
外壳 螺纹结构
安装 齐平安装
尺寸 [mm] M8 x 1 / L = 50
螺纹代号 M8 x 1
原材料 黄铜 特殊镀层; 保护板: LCP 桔黄色; 固定螺母: 黄铜
拧紧扭矩 [Nm] A = 5 mm: ≤ 1 Nm; B: ≤ 2 Nm
显示器/操作件
显示
开关状态 4 x 90° LED, 黄色
附件
附件（附送）
固定螺母: 2
注释
包装单位 1 件数
电气连接 - 插头
接口 接插件: 1 x M8
输出
电气设计 PNP
输出功能 常开
开关量输出DC电压降较大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 200
开关频率DC [Hz] 1300
短路保护 是
短路保护类型 脉冲
过载保护 是
监控范围
感应距离 [mm] 2
工作距离 [mm] 0...1.6
增长的感应距离 是
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比] 1...20
环境温度 [°C] -25...70
外壳防护等级 IP 65; IP 67; (用ifm插座妥善拧紧)
/测试
EMC电磁兼容
EN 55011 等级B
EN 60947-5-2
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV 线对线，Ri： 2Ohm
EN 61000-4-6 射频场感应的传导抗扰度 10 V
UL
电源 Class 2
文件数量UL E174191
机械技术数据

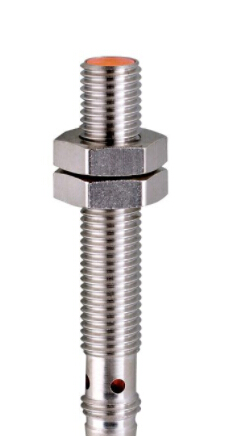

产品图片详情参考：
