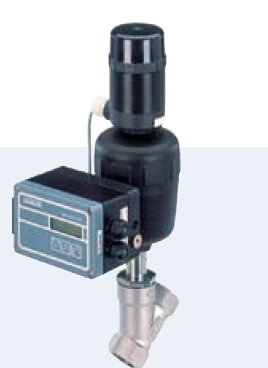

供应BURKERT宝帝两位两通角座调节阀

供应BURKERT宝帝两位两通角座调节阀

特征：

 •紧凑结构，不锈钢阀体

• 坚固耐用，节省成本

• 内置过程控制器 (PID 特性)

由于该定位器的输入为 4-20 mA 标准 变送器信号，因此也可用作控制流量、温 度、压力、液位等参数的过程控制器

技术参数：

内孔 DN 13-50 连接口

G螺纹接口符合 可按需提供 螺纹接口符合

 焊接口符合

DIN ISO 228，尺寸符合 DIN 3204-4 M8  (短式，面到面尺寸同原 2632 型) G (DIN ISO 228), NPT (ANSI/ASME B1.20.1), Rc (ISO 7)  面到面尺寸符合 DIN 3204-4 M4 (长式) ISO (ISO 4200), DIN (DIN 11850 S2),  SMS (SMS 3008), OD-Tube (BS 4821 part 1)

材质：

 阀体 执行机构  阀芯

铸不锈钢 316L (符合 1.4409) PA (聚酰胺) (PPS 可按需提供) 不锈钢 1.4571 密封材质 不锈钢/不锈钢 (不锈钢/不锈钢) (PTFE/不锈钢 (PTFE/不锈钢) 可按需提供) 调节比 (Kvs/KvO) 大于 50:1 温度 介质 环境 -10 to +180°C 1) (PTFE/不锈钢密封建议较高 +130°C) -10 to +60°C 1) 额定压力 PN 25 (阀体) 先导压力 5.5 to 7 bar 流向 阀座下 阀座泄漏量 IEC 534-4/ EN 1349 不锈钢/不锈钢密封关断 IV级 PTFE/不锈钢密封关断 VI级

1067 1) 型侧部控制定位器技术参数 工作电源 24 V DC 功耗 < 10 W 输入信号 定位器和   过程控制器设定值  PID 控制器过程值 二进制 0 (4) to 20 mA or 0 to 10 V 4 to 20 mA 常开或常闭触点 仪表空气 空气、过滤的压缩空气，润滑或非润滑的 压力范围 max. 6 bar 材质 定位器本体          流体接口 铝, 涂漆 氧化铝 防护等级 IP 65 工作温度 0 to +60°C 电气连接 1.5 mm2 端子 2 个电缆接头

1)  高温型可按需提供

1)  其它定位器: 8635 型侧部控制、8630 型顶部控制 (参见其技术资料和186 页上的概览)。

 165 742 20 G 3/4 80 9 16 165 748 25 G 1 80 15 16 165 753 32 G 1 1/4 80 23 15 165 758 40 G 1 1/2 100 35 12.5 165 765 50 G 2 100 53 7.2 165 770

1) 密封系统: 不锈钢/不锈钢: 阀芯不锈钢/阀座不锈钢. 可按需提供: PTFE/不锈钢 (阀芯 PTFE/阀座不锈钢)

2702 型阀门订货表，带1067 型侧部控制器 (其它形式可按需提供)

量特性说明 修正的等百分比特性，适用于大流量时的快速响应 （如热交换器的加热/冷却）和小流量时的控制。

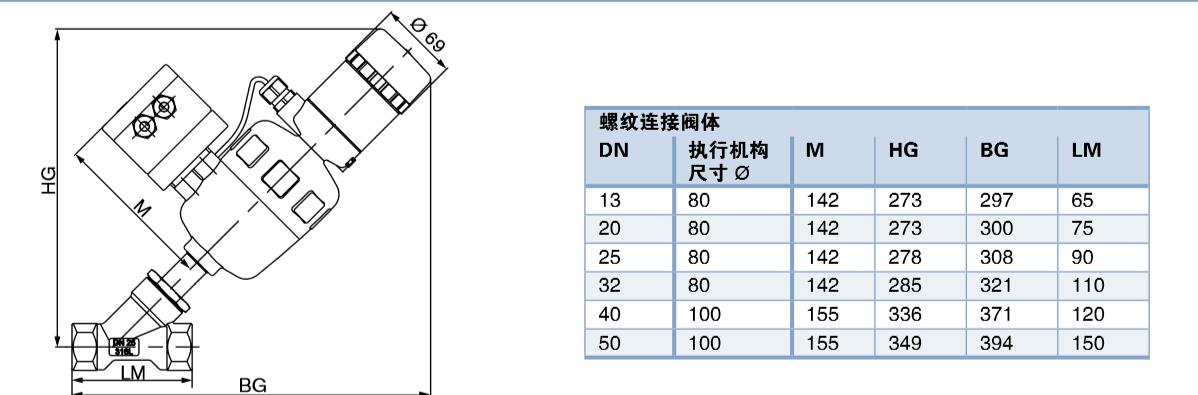

内孔 执行机构 尺寸

行程 [%]

[mm] [mm] 5 10 20 30 40 50 60 70 80 90 100 13 80 0.23 0.24 0.26 0.35 0.7 1.85 2.9 3.5 4 4.3 4.5 20 80 0.30 0.33 0.42 0.7 2.85 5.3 6.6 7.5 8.2 8.6 9 25 80 0.39 0.41 0.60 1.25 4.5 8.5 10.5 12.2 13.5 14.2 15 32 80 0.55 0.65 0.95 1.5 4 9.3 13.8 16.5 18.8 21 23 40 100 0.65 0.85 1.5 5 14 20 25 27 30 33 35 50 100 1 1.3 2 5 16 27 34 41 45 49 53

材质 执行机构: PPS, 密封系统: PTFE/不锈钢 连接口 螺纹接口 G, NPT, Rc,  焊接口

可编程的流量特性曲线: • 线性、等百分比 • 通过重启点自由编程
