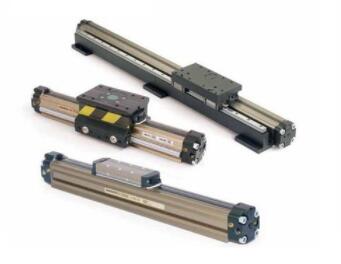

各种无杆气缸，包括导向和非导向型。挤压铝桶或磁耦合不锈钢

产品介绍：

专为设计而设计

自动化阀门操作。虽然这种设计被广泛使用

在整个刀闸行业中，它也可以用于

各种需要中等负荷气动的应用

驱动。

一个管子

经过珩磨和镀铬（在I.D.上）钢管是标准配置

1-1 / 2“ - 6”和8“ - 14”孔。

复合管是7“和16” - 24“孔的标准配置

缸。我们的复合管是一种坚固的材料，重量很大

比传统的金属材料少。复合材料和铝

管道也是1-1 / 2“ - 6”和8“ - 14”孔的选项。

B - 端盖

标准KG系列端盖经过加工

来自方钢块。圆柱体涂漆

黑色珐琅彩绘。请注意，黑色珐琅漆是

标准和黑色环氧树脂涂料是一种选择。

活塞配合表面（两端）上的凹槽能够实现

空气可以在更大的活塞区域工作，轻松脱离

（即使在两端）。

C - 杆衬套

1-1 / 2“ - 14”孔有一个烧结的青铜衬套。

16“ - 24”孔有一个可拆卸的660青铜衬套。

D - 杆密封

丁腈棒/刮水器是1-1 / 2“ - 14”孔的标准配置。

丁腈橡皮圆唇形密封是16“ - 24”孔的标准配置。

E - Rod Wiper

标准腈棒刮水器/杆密封组合是

标准1-1 / 2“ - 14”孔。一个单独的聚氨酯棒擦拭器

16“ - 24”孔的标准。

F - 活塞杆

高强度钢（小产量为100,000 psi）活塞杆有

地面，抛光和镀铬表面。这个表面

为杆衬套和密封件提供长的使用寿命。

G - 拉杆

拉杆较大屈服于100,000 psi小屈服钢

掌握权力。大多数是滚压成型，具有优异的强度和

订婚。

H - 活塞密封

活塞密封1-1 / 2“ - 8”孔是丁腈橡胶O形圈密封。

丁腈唇密封是10“ - 24”孔的标准配置。

我 - 活塞

坚固的铝合金活塞坚固耐用。

1-1 / 2“ - 14”孔：6061-T6铝制活塞。

16“ - 24”孔：A36钢活塞。

J - 管端密封

管端密封件是压缩型的并且可重复使用。

K - 港口

我们增强的端口设计使气缸更加工作

有效率的。通过使用的加工深度和工具

形状，我们能够平滑流入和流出的流动路径

圆筒。

标准规格：

•孔径从1-1 / 2“到24”

•活塞杆直径从5/8“到3-1 / 2”

•较大额定压力为150 psi空气

•标准温度-10°F至165°F（-23°C至74°C）

•可选温密封-40ºF至+165ºF

（-40ºC至+74ºC）

•可选FKM密封件0ºF至+400ºF（-17ºC至+204ºC）
