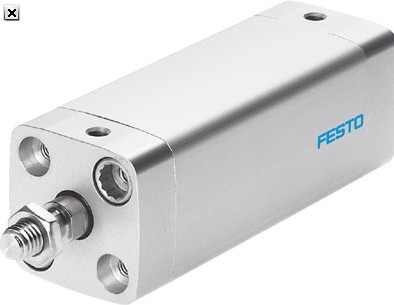

德国FESTO 紧凑型气缸，DFM-50-200-B-P-A-KF

德国FESTO 紧凑型气缸，DFM-50-200-B-P-A-KF

产品介绍：

比标准中的派生型更多

缸径： 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm

行程： 1 ... 500 mm

输出力：51 ... 7363 N

双作用

固定/自调式缓冲

越标准 的性能 便利

• 紧凑型气缸系列 ADN/AEN

符合标准 ISO 21287

• ADN/AEN 派生型众多，其结构

紧凑，应用广泛，因而与众不

同

• 得益于模块化产品系统，可根

据个性化需要配置派生型

• 集成缓冲，用于吸收残余能量

• 具有非同一般的缓冲特性以及

的摩擦系数，使用寿命长

• 易于安装，安装附件齐全，可

用于几乎任何一种安装形式

• 派生型众多，灵活性较佳

• 用接近开关电子式感测位置

• 优化的制造工艺，采用zhuanli技

术，在气缸领域有着 40 多年

的积累，成就了 Festo 和 ADN/

AEN 这对好组合

安装方式选项 ISO 21287 和 ISO 15552 之间规格比较

通过通孔螺丝 直接安装

• 与 ISO 15552 标准相比，多

可节省空间 50%

缓冲形式 ISO 21287 和 ISO 15552 标准缓冲能力

缓冲 P 缓冲 PPS

工作方式：

• 该气缸配备塑料弹性缓冲垫

工作方式

• 该气缸配备自调节气动缓冲

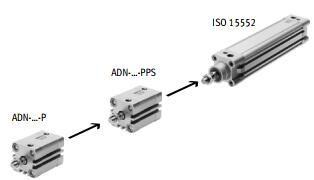

就缓冲能力而言，紧凑型气缸

ADN-…-PPS 填补了 ADN-…-P 和

ISO 15552 标准气缸之间的空

白。

应用：

• 小负载

• 速

• 缓冲能力小

• 更大的负载

• 更高的速度

• 更大的缓冲能力

ADN-…-P

ADN-…-PPS

ISO 15552

YS：

• 无需调节

• 节省时间

• 无需调节

• 缓冲能力较高四倍于 ADN-…-P

• 节省时间

• 降噪音

S1 加强型活塞杆 提高侧向力。所能吸收的侧向力是一个基本型气缸的数倍

S2 双端活塞杆 用于两端工作，推进和返回行程的力相同，用于安装外部挡块

S6 耐高温密封件 较高耐受 120 °C

S10 活塞速恒速运动（慢速） 适用于以恒定、无抖动的速度慢速在气缸的整个行程内运动。

密封件含硅油（含油漆湿润缺陷物质）

S11 摩擦 特殊密封件可大大减少系统磨损。就等于大大降了响应压力。

密封件含硅油（含油漆湿润缺陷物质）

S20 双端中空活塞杆 用于供给真空、小部件、介质等

K2 加长活塞杆外螺纹 –

K5 特殊活塞杆螺纹 公制标准螺纹符合 ISO

K8 加长活塞杆 –

K10 顺滑阳极氧化铝活塞杆 专用于焊接环境:

– 防焊渣

– 工作负载小

– 与钢相比，表面硬度更高

– 使用寿命长

KP 带夹紧装置 活塞杆集成夹紧装置

EL 带终端位置锁 正锁定终端位置，作为掉落保护。如果出现压降，活塞杆被固定在

终端位置，防止掉落

Q 方形活塞杆 抗扭转。用于正确方向进给

R3 高耐腐蚀等级 气缸所有外表面符合耐腐蚀等级 3，符合 Festo 标准 940 070。

活塞杆采用耐腐蚀和耐酸的钢

R8 防尘（刮片密封件） 气缸配备了电镀硬铬的活塞杆和刚性刮片密封件，防护干燥多尘介

TL 外加铭牌 光雕铭牌。更换时易于识别，尤其是在恶劣工况中使用多年后
