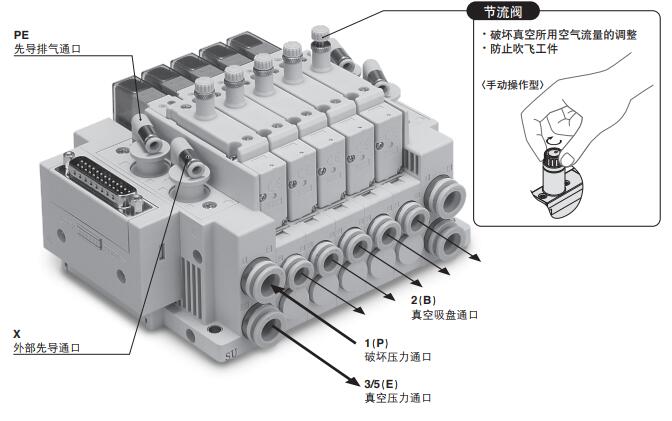

产品亮点SMC带节流阀的真空破坏阀
・1台阀同时具有真空吸附和破坏功能。
・带有节流阀，可调节破坏空气的流量。
・在同一个集装式阀上可混合安装标准型阀。
※使用单独EXH.隔板时
型号：
SS5Y3-50R（横配管） 1/8 C6 0.7 0.24 1.0 0.16
SS5Y3-52R（上配管） 1/8 C6 1.0 0.25 1.1 0.25
SS5Y5-50R（横配管） 1/4 C8 1.0 0.30 2.3 0.10
SS5Y5-52R（上配管） 1/4 C8 1.4 0.16 2.4 0.14
SS5Y3-10R（横配管） C8 C6 0.7 0.36 1.2 0.22
SS5Y3-12R（上配管） C8 C6 1.0 0.26 1.2 0.20
SS5Y5-10R（横配管） C10 C8 1.0 0.20 2.9 0.17
SS5Y5-11R（底配管） C10 C8 1.0 0.30 3.3 0.24
SS5Y5-12R（上配管） C10 C8 1.4 0.15 2.6 0.24

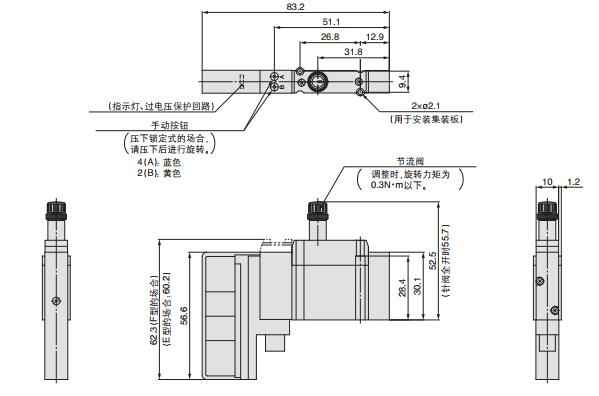

尺寸图：
1. 用于已明确记载规格以外的条件及环境，以及在屋外或日光直射的场合
使用。
2. 用于原子能、铁道、航空、宇宙机械、船舶、车辆、医疗机械、与饮料·
食品接触的机械、燃烧装置、娱乐设备、紧急切断回路、冲压用离合器·
制动回路、安全机械等的使用，以及与样本标准规格不相符用途的场合。
3. 预料对人和财产有较大影响，特别是安全方面有要求的使用。
4. 在互锁回路中使用的场合，请设置具有机械性故障保护功能等的多重联
锁方式。另外，请定期进行检查，确认设备是否正常工作。
产品亮点SMC带节流阀的真空破坏阀
