产品介绍：

方向阀具有通用性，用在液压机械

的许多方向控制要求的应用场合。设计坚

固、制造质量、全球范围提供零件和

服务，达到长的可以使用时间。

这种阀适合 IS O/DIS 4401-02-02 接口，

手柄操作、凸轮和顶杆操作型提供下列的

使用：

● 液压大功率的有效控制，作为闸阀应用

 是的

● 内泄小，功率损失小，提高了系统的功

 率－这是改进阀芯和孔道制造的技术结

 果

V iton 是 E .I. DuPont 公司的注册商标。

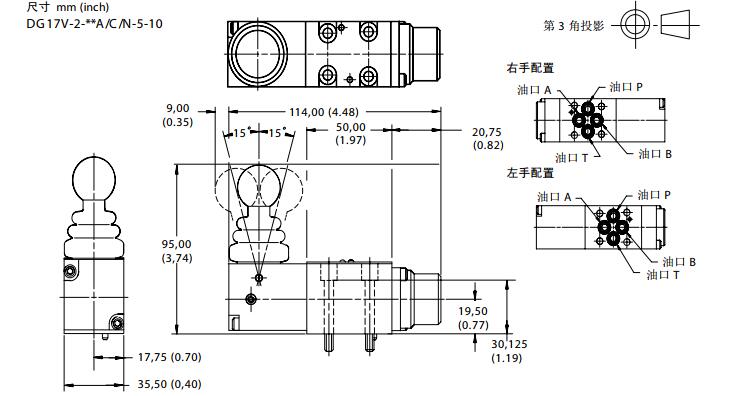

DG17V-2-**N-10 DG21V-2-24A-10

顶杆操作器

DG2V-2-24A-5-10

凸轮操作器

● (氟橡胶)密封件和多种油液相容，

 不需要更换密封件

● 持续加工率高，使用寿命长，试验

 证明疲劳和耐久性寿命过 100 万次工

 作循环

● 和威格士 S ystemS tak 叠加阀和多工

 位底板一同使用时是紧凑而且成本有效

 的系统设计

DG4M4 至规格 2 的过渡板

规格 3 至规格 2 的过渡板

单工位底板

多工位底版

IS O 02 过渡板

为了满足市场对小于规格 3 阀系统的日

益增长的需要，威格士参与了 ISO 4401

规格 02 接口标准的开发，然后设计了相

关的产品，威格士作为规格 3 阀的全球

主导，在完成了这些小型阀的设

计和开发规划中起了主要的作用。

所有规格 3 系列阀包括的，并被实际验

证的基本功能在这种更小尺寸的元件中

均有货，压力达 250 bar(3600 PS I)流量

达 30 L/min(7.9 US gpm)。

这些较新性能的技术规格的实现是通过

改进设计和制造方法，并且使用高效的

电磁铁，以及着重质量。

根据电磁方向控制阀能够用可编程序控

制器(PLC)直接驱动的要求，DG4V-2阀

可以带小功率(500 mA)的线圈，压力达

165 bar(2300 P S I)，流量达 20 L/min

(5.3US gpm)。

这个系统允许把整个系统按照威

格士 S ystemS tak 叠加阀配置

和完成，和规格 3 系列相比，明

显的减少了空间，又实现了高性

能等级。

下面的图示说明规格 2 控制系统

与规格 3 控制系统相比，安装尺

寸减小了，而两者均具有相同的

功能－在集成块系统中空间节省

了 40%。

规格 2 产品系列始终按高标准设

计、开发和制造，以威格士

的客户对其性能和性始终满

意。试验所有规格 2 阀的疲

劳和耐久性寿命在较高压力下

过 100 万次工作循环。所有威格

士客户和产品都受到全球服务机

构的支持。
