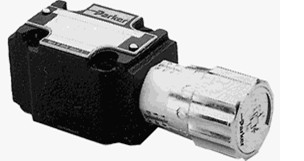

D1VW20DNYW71，派克溢流阀技术指导

D1VW20DNYW71，派克溢流阀技术指导

特点：

• 阀门运行时，压力设定值可在外部调整。多弹簧范围提供更大的系统灵敏度和增强的性能。

• 捕捉模制座椅设计是吹气和防碎片。

• 带有正向阀杆回缩的手动控选项可用于高达1500 psig（103 bar）的压力。

• 此选项允许用户在保持预定的开启压力的同时释放上游压力。

• 颜色编码的弹簧和标签表示弹簧的开裂范围。

• 锁定线功能可确保给定的压力设置

• 背压对开启压力的影响小。

溢流阀用于当进口压力过关闭阀口的弹簧力时，出口回路打开，则允许流体流过阀。压力范围在 0.7-400 bar。

溢流阀是特殊的，因为它们既提供压阀门线路(RL4)又提供高压阀线路(RH4)，它们都有共同的设计:当上游压力过弹簧施加的闭合力时，下阀杆打开，油液允许流过阀门，而流过阀门的压力随着上游压力的增加而成比例地增加，这些溢流阀的工作压力为1-25 psig，压力系统高达 5,000-6,000 psig，高度可见的颜色编码阀门上的标签表示阀门中包含的相关裂纹压力弹簧。

为了帮助安装人员，提供这些阀门的密封材料是很广泛的。从-70°F的乙烯丙烯橡胶到400°F的碳氟橡胶，这些溢流阀可以满足多种应用。

• 化学品

• 石化

• 油和气

• 研究

• 过程控制线

• 研究设备

• 监控线

规格型号：

备用垫圈材料 聚四氟乙烯

较大操作压力（PSI) 350, 750, 1500, 2250, 3000, 4000, 5000, 6000, 25, 50, 51, 52, 53, 54, 100, 150, 225, 400

较高操作温度（C) 204, 135, 107, 121, 93

小操作温度（C) -23, -57, -34, -43, -29

较高操作温度（F) 400, 275, 225, 250, 200

小操作温度（F) -10, -70, -30, -45, -20

较大流量系数（CV) 0.41, 0.75

连接尺寸 1/4", 6 mm, 8 mm

连接尺寸2 1/4", 6 mm , 8 mm

连接器1类型 双卡套压力接头，单卡套压力接头，NPT M 级, NPT F 级, BSP（英国标准管螺纹） F 级, BSP M 级

连接器2类型 双卡套压力接头，单卡套压力接头，NPT M 级, NPT F 级, BSP（英国标准管螺纹） F 级, BSP M 级

包装材料 氟碳橡胶、 乙丙橡胶、 丁腈橡胶、 氯丁橡胶，高度氟化碳氟化合物橡胶

驱动 标准，手动优先

开启压力(PSI) 50 - 350, 350 - 750, 750 - 1500, 1500 - 2250, 2250 - 3000, 3000 - 4000, 4000 - 5000, 5000 - 6000, 10 - 25, 25 - 50, 50 - 100, 100 - 150, 150 - 225, 225 - 400

材料 316 不锈钢
