SI5002，德国易福门气缸传感器选用方法

SI5002，德国易福门气缸传感器选用方法

产品介绍：

可轻松“从顶部卡入”槽

适用于常用的 C 槽或 T 槽

拥有带有连接器或连接电缆的版本

适用转接头种类多样

应用范围：

应用液压油缸

介质检测黑色金属

爆破压力小值 [bar] 2000

抗压强度 [bar] 500

电气数据

工作电压 [V]10...36 DC

电流损耗 [mA]< 23

防护等级III

反相保护是

电气设计PNP

输出功能常开

开关量输出DC电压降较大值 [V] 1.6

漏电流较大值 [mA] 0.1

开关量输出DC的持续电流负载 [mA]200

开关频率DC [Hz]1000

短路保护是

短路保护类型脉冲

过载保护 是

监控范围

感应距离 [mm]1.8

精度/偏差

迟滞 [Sr的百分比]< 10

开关点偏移 [Sr的百分比]10

重复精度 [Sr的百分比] 10

压力峰值 [bar]1000

环境温度 [°C]-25...120

外壳防护等级IP 65; IP 68; IP 69K

/测试

EMC电磁兼容

EN 61000-4-2 ESD4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射频场感应的传导抗扰度10 V

EN 55011 等级B

DIN ISO 11452-5100 V/m

抗振强度

EN 60068-2-6 Fc20 g 50个扫描周期/频率; 每3个轴每分钟一个八度 / 10...3000 Hz -20...50 °C

抗冲击

EN 60068-2-27 Ea100 g 11 ms半正玄; 3个坐标轴中每个方向3个冲击 / -40...85 °C

EN 60068-2-27 Ea40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20...50 °C

MTTF [年]658

UL编号C005

重量 [g] 45.4

外壳螺纹结构

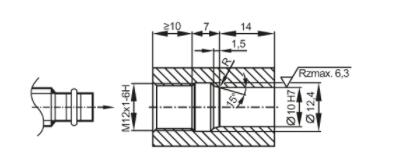

安装：

尺寸 [mm] M12 x 1 / L = 93

螺纹代号 M12 x 1

原材料 外壳: 特种钢; 插头: PEI; O形环: FKM; 支撑环: PTFE

拧紧扭矩 [Nm] < 15

金属外壳 是

附件（附送）

固定螺母: 1

包装单位 1 件数

电气连接 - 插头

接口接插件: 1 x M12
