用于单一和双座线形阀门的位置反馈; 距离检测; 阀门密封圈的监控

●单或双座阀和膜片阀的位置反馈

●可自选开关输出：阀门打开/关闭、调节位置

●取代二进制脉冲接收器

●整个测量范围的分辨率为 0.2 mm

●通过按钮对阀门位置进行编程

-Ø 24 mm ±0,05 mm

-较高度10mm

-扁平面

-不锈钢符合DIN17440标准，材料编号316S12。

技术数据：

工作电压 [V]18...36 C

电流损耗 [mA]42; (24 V)

防护等级 III

反相保护 是

开机延迟时间较大值 [ms]2000

电气设计 PNP

输出功能 3 x 常开

开关量输出DC电压降较大值 [V] 2.5

开关量输出DC的持续电流负载 [mA]100

短路保护 是

短路保护类型脉冲

过载保护 是

测量范围 [mm]0...80

max. Targetgeschwindigkeit [m/s] 1

阀门冲程的分辨率 [mm] 0.2

目标物体

圆柱形圆盘

参数设定 测量范围内任意定义的3个开关点

环境温度 [°C] -25...85

注意环境温度

固定铺设的电缆

外壳防护等级IP 65; IP 67; (仅与阀门头中的一个装置相连接, 防止传感器机械的损伤

/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV CD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV 耦合夹具

EN 61000-4-6 射频场感应的传导抗扰度 3 V

MTTF [年] 298

机械技术数据

重量 [g] 216.4

安装方式 3孔法兰

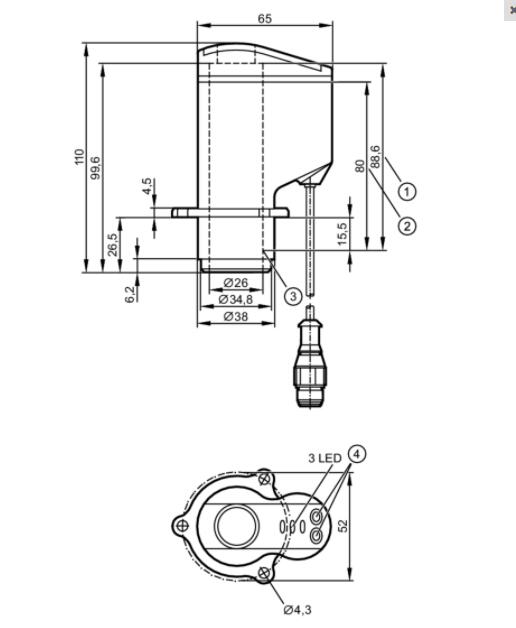

尺寸 [mm] 65 x 52 x 110

原材料 PA; TPE; PP; LCP

显示器/操作件

开关状态 1 x LED, 绿色 open

开关状态 1 x LED, 黄色 seat

开关状态 1 x LED, 红色 close

电气连接

接口插头

螺丝钉: 3

包装单位 1 件数

电气连接 - 插头

接口电缆: 0.3 m, PVC; 5 x 0.14 mm²

接口接插件: 1 x M12应用

工作电压 [V]18...36 DC

电流损耗 [mA]42; (24 V)

防护等级 III

反相保护 是

开机延迟时间较大值 [ms]2000

电气设计 PNP

输出功能 3 x 常开

开关量输出DC电压降较大值 [V] 2.5

开关量输出DC的持续电流负载 [mA]100

短路保护 是

短路保护类型脉冲

过载保护 是

测量范围 [mm]0...80

max. Targetgeschwindigkeit [m/s] 1

阀门冲程的分辨率 [mm]0.2

技术参数：

eCl@ss 5.1.327-22-05-01

eCl@ss 6.127-22-05-90

eCl@ss 7.127-22-05-01

eCl@ss 8.127-22-05-01

ETIM 4.0 EC-00-27-14

UNSPSC 5.030130-21-19-28

UNSPSC 6.0315u41-11-19-26
