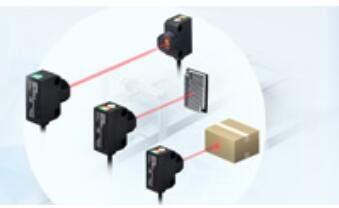

可根据工件选择光点、线形、区域3种光束。

检测距离为使用白色画纸时的值。

2. 使用反射板 (E39-R12) 时的值。MSR功能内置。有时会收到对象物体的反射光的影响，请调整阈值后使用。

3. 光束直径：测定中心的值。这是中心光强度的l/e2 (13.5%) 所定义的、测定中心距离上的Typ.值。 主光束周围有漏光，根据对象物体的周围情况，可能会有影响。

4. E3C-LR12的光束大小固定（无焦点可变机构）

4. E3C-LDA0的振动（耐久）为10～150Hz （双振幅0.7mm） X、Y、Z方向各80min.。

5. E3C-LDA0的冲击

（耐久）为150m/s2　X、Y、Z各方向3次。

6. E3C-LDA0的连接方式为传感器通信单元用接插件。

重要参数：

E3C-LD11 E3C-LD21 E3C-LD31 E3C-LR11 E3C-LR11

+ E39-P31 E3C-LR11

+ E39-P41 E3C-LR12

光源

(发光波长) 可视半导体激光 (650nm)

3mW以下

(JIS标准 2级/IEC/EN Ⅱ级/FDAⅡ级）可视半导体激光(650nm)

3mW以下

(JIS标准 2级/IEC/EN Ⅱ级/FDAⅡ级）1mW以下

(JIS标准 1级/IEC/EN

Ⅰ级/ FDAⅡ级)

检测距离模式：30～1000mm

标准模式：30～700mm

高速模式：30～250mm *17m　

2m *21,700mm　

1,300mm　

700mm *2900mm　

700mm　

400mm *27m　

2m *2

光束形状 *30.8mm以下

(距离～

300mm时)33mm

(距离

150mm时)33 × 15mm

(距离

150mm时)0.8mm以下

(距离～

1,000mm时)28mm　

(距离

150mm时)28 × 16mm

(距离

150mm时)φ2.0mm

(距离～

1,000mm时)

功能焦点可变机构(光束形状调整功能) *4、光轴调节机构(光轴调整功能)

指示灯LDON指示灯：绿色 动作指示灯：橙色

使用环境照度受光面照度　白炽灯：3,000lx

环境温度范围工作时：-10～+55℃、保存时：-25～+70℃ (无结冰、结露)

环境湿度范围工作时、保存时：各35～85%RH (无结露)

绝缘电阻 20MΩ (DC500V兆欧表)

耐电压 AC1,000V 50/60Hz 1min

冲击(耐久) 300m/s2 6个方向、各3次(上下、左右、前后)

振动(耐久) 10～150Hz (双振幅0.7mm) X、Y、Z方向 各80min.

保护结构 IEC标准 IP40IEC 60529标准　IP40

连接方式 接插件(标准导线长 2m)

材质 外壳、罩盖：ABS

正面滤波器：甲基丙酸烯树脂外壳、罩盖：ABS

正面滤波器：玻璃

(包装后) 约85g 约100g

性能图表：
