小型，薄型探头省空间带有能紧密安装的干扰防止功能

注意事项：

·作为标准插口是E3C-A、 -C配PF113A、 E3C-GE4配

 合PYF08A、 PYF08M、 PY08。

 因为与其他的插口的组合有时无法满足特性，所以请避免使

 用。（只是在稳定显示亮灯时没有问题）。

·请将传感器的连接导线的延长距离设为10m以下。

·连接电线的蕊线长度在受光器20mm以下，投光器侧50mm

 以下，蕊线尽量短，还有请避免中断端子备插头座的使用。

·请使用投·受光器各自独立的密封线。

否则的话会造成错误动作

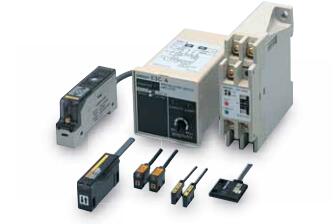

产品介绍：

额定值／性能

传感器部

检测方式 对射型

项目 型号 E3C-S10 E3C-S20W E3C-S50 E3C-S30T

E3C-S30W E3C-1 E3C-2

检测距离 100mm 200mm 500mm 300mm 1m 2m

标准检测物体 φ2mm以上的不透明体 φ3mm以上的不

透明体

φ1.5mm以上的不

透明体

φ4mm以上的不

透明体

φ8mm以上的不

透明体

指向角 投光器·受光器：各10～60° 投光

器·受光器：各10～40°

投光器·受光

器：各3～20°

投光器·受光

器：各3～15°

光源 （发光波长） 红外发光二极管 （925nm） 红外发光二极管

（940nm） 红外发光二极管 （950nm）

照明 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下

环境温度 工作时·保存时：各-25～+70℃ （不结冰、结露）

环境湿度 工作时：35～85％RH、保存时：35～95％RH （不结露）

绝缘电阻 20MΩ以上 （DC500V兆欧表）

耐电压 AC500V 50/60Hz 1min

振动 （耐久） 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h

冲击 （耐久） 500m/s2 X、 Y、 Z各方向 3次

保护结构 IEC规格 IP64

仅限室内使用

IEC规格 IP50

仅限室内使用

IEC规格 IP64

仅限室内使用

IEC规格 IP60

仅限室内使用

IEC规格 IP66

仅限室内使用

连接方式 导线引出型 （标准导线长2m）

质量 （捆包状态） 约50g 约24g 约60g 约120g

材质

外壳 聚碳酸酯 ABS 聚碳酸酯 锌压铸

透镜部 聚碳酸酯 丙烯酸酯 聚碳酸酯

金属安装配件 －－ 铁

附件 使用说明书

+螺钉 M2×8、

弹簧垫圈、

平垫片、

螺母 M2、

使用说明书

使用说明书

+螺钉 M2×8、

弹簧垫圈、

平垫片、

螺母 M2、

使用说明书

安装配件

（带螺钉）、

使用说明书

安装配件

（带螺钉）、

使用说明书

检测方式 扩散反射型 限定反射型

项目 型号 E3C-DS5W E3C-DS10T E3C-DS10 E3C-LS3R

检测距离 50mm

（白纸100×100mm）

100mm

（白纸100×100mm）

100mm

（白纸50×50mm）

30±3mm

（白纸10×10mm）

差动距离 检测距离20％以下 检测距离10％以下 检测距离±3％以下

光源 （发光波长） 红外发光二极管

（925nm）

红外发光二极管

（950nm）

红外发光二极管

（680nm）

照明 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下

环境温度 工作时·保存时：各-25～+70℃ （不结冰、结露）

环境湿度 工作时：35～85％RH、保存时：35～95％RH （不结露）

绝缘电阻 20MΩ以上 （DC500V兆欧表）

耐电压 AC500V 50/60Hz 1min

振动 （耐久） 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h

冲击 （耐久） 500m/s2

 X、 Y、 Z各方向 3次

保护结构 IEC规格 IP50 （限室内使用） IEC规格 IP64 （限室内使用）

连接方式 导线引出型 （标准导线长2m）

质量 （捆包状态） 约50g 约55g

材质 外壳 聚碳酸酯

透镜部 聚碳酸酯

附件

＋螺钉 M2×8、弹簧垫

圈、螺母M2、

技术型号：

E3C-S10

E3C-S50

E3C-1

E3C-2

E3C-S20W

E3C-S30W

 E3C-S30T

 E3C-DS10

E3C-DS5W

 E3C-DS10T

 E3C-LS3R

E3C-A

E3C-C

 E3C-JC4P

E3C-GE4

E3C-WE4

E3C-WH4F
