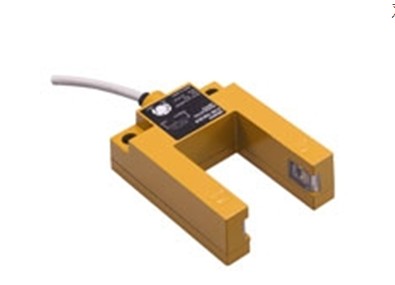

新品来袭：日本OMRON槽型光电传感器，E3JK-TR12-C

新品来袭：日本OMRON槽型光电传感器，E3JK-TR12-C

特征：

检测距离30mm

标准检测物体φ6mm以上的不透明物体

小检测物体φ3mm以上(透明板上的黑色标记)

光源(发光波长)红外发光二极管 (950nm)

电源电压DC12～24V±10% 脉动(p-p) 10%以下

消耗电流40mA以下

控制输出负载电源电压DC24V以下、负载电流80mA以下(残留电压2V以下)、NPN电压输出型入光时ON/避光时ON 导线连接切换方式

保护回路电源逆接保护、输出短路保护

响应时间动作、复位：各1ms以下

灵敏度调整单方向旋转钮

使用环境照度受光面照度 白炽灯：3,000lx、日光：10,000lx

环境温度工作时：-25～+55°C、保存时：-40～+70°C (无结冰、结露)

环境湿度工作时：35～85%RH、保存时：35～95%RH (无结露)

绝缘电阻20MΩ以上(DC500V兆欧表)

耐电压AC1,000V 50/60Hz 1min

振动(耐久)10～55Hz 双振幅1.5mm X、Y、Z各方向 2h

冲击(耐久)500m/s2 X、Y、Z各方向 3次

保护结构IEC标准 IP67

连接方式导线引出型(标准导线长度2m)

质量(包装后)约330g

材质外壳锌压铸

透镜部聚碳酸酯

指示灯窗口聚碳酸酯

注意事项：

1） “本公司产品”： “本公司”的FA系统机器、通用控制器、传感器、电子/结构部件

（ 2） “产品目录等”： 与“本公司产品”有关的欧姆龙综合产品目录、FA系统设备综合产品目录、安全组件综合产品目录、电子/机构部件综合产品目录以及其他产品目录、规格书、

使用说明书、操作指南等， 包括以电子数据方式提供的资料。

（ 3） “使用条件等”： 在“产品目录等”资料中记载的“本公司产品”的使用条件、额定值、性能、动作环境、操作使用方法、使用时的注意事项、禁止事项以及其他事项

（ 4） “客户用途”： 是指“本公司产品”的客户使用本产品的方法， 包括将“本公司产品”组装或运用到客户的部件、电子电路板、机器、设备或系统等产品中。

（ 5） “适用性等”： 在“客户用途”中“本公司产品”的（ a） 适用性、（ b） 动作、（ c） 不侵害三方知识产权、（ d） 法规法令的遵守以及（ e） 满足各种规格标准

对“产品目录等”中的记载内容， 请理解如下要点。

额定值及性能值是在单项试验中分别在各条件下获得的值， 并非在各额定值及性能值的综合条件下获得的值。 所提供的参考数据仅作为参考， 并非可在该范围内一直正常动作。

 应用示例仅作参考， “本公司”就“适用性等”不做。

 如果因改进或本公司原因等， 本公司可能会停止“本公司产品”的或变更“本公司产品”的规格。

选用及使用本公司产品时请理解如下要点。 除了额定值、性能指标外， 使用时还必须遵守“使用条件等”。 客户必须自己负责确认“适用性等”， 然后判断是否选用“本公司产品”。“本公司”对“适用性等”不做任何。 对于“本公司产品”在客户的整个系统中的设计用途， 必须由客户自己负责对是否已进行了适当配电、安装等进行事先确认。

 使用“本公司产品”时， 客户必须采取如下措施： （ i） 相对额定值及性能指标， 必须在留有余量的前提下使用“本公司产品”， 并采用冗余设计等安全设计（ ii） 所采用的安全

设计必须确保即使“本公司产品”发生故障时也可将“客户用途”中的危险降到小程度、（ iii） 构建随时提示使用者危险的完整安全体系、（ iv） 针对“本公司产品”及“客户

用途”定期实施各项维护保养。“本公司产品”是作为用于一般工业产品的通用产品而设计的。因此， 不是为如下用途而设计的。如果客户将“本公司产品”用于这些用途， “本公司”关于“本公司

产品”不做任何。

 必须具备很高安全性的用途（ 例： 核能控制设备、燃烧设备、航空/宇宙设备、铁路设备、升降设备、娱乐设备

医疗设备、安全装置、其他可能危及生命及人身安全的用途）

 必须具备很高性的用途（ 例： 燃气、自来水、电力等供应系统、24小时连续运行系统、结算系统、以及其他处

理权利、财产的用途等）

具有苛刻条件或严酷环境的用途（ 例： 安装在室外的设备、会受到化学污染的设备、会受到电磁波影响的设备、会

受到振动或冲击的设备等）

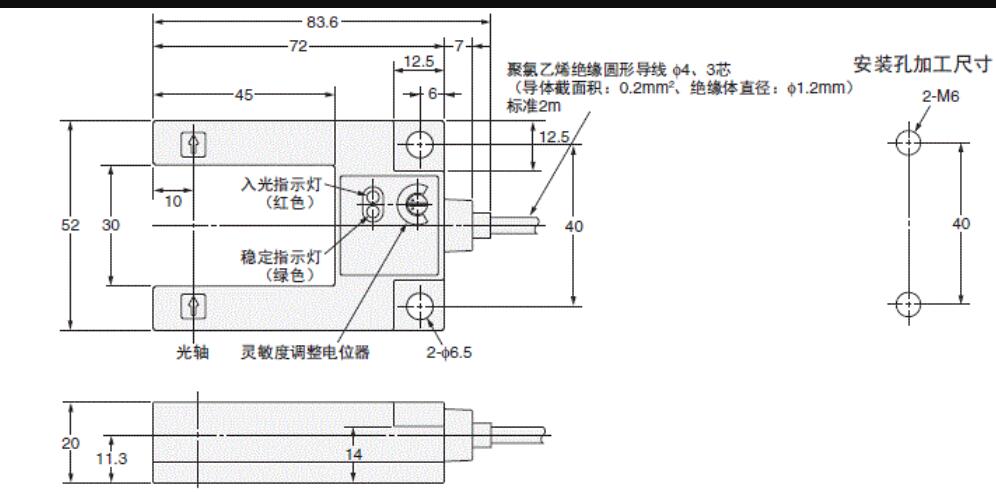

尺寸图：
