应对不同材质、曲面均能游刃有余

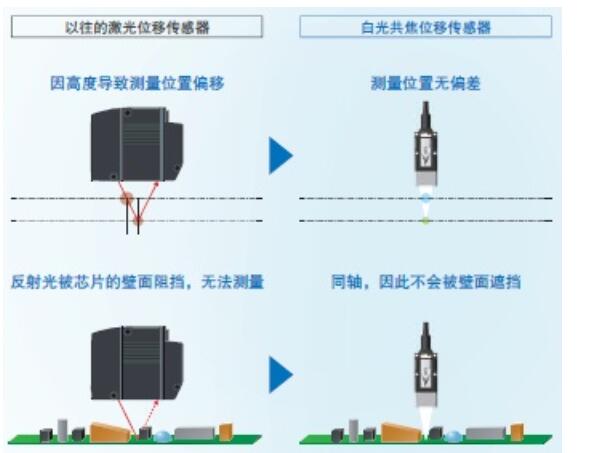

---测定点无偏差

以往的激光位移传感器的测量点和光点尺寸会随高度而变，因此受到挠度及倾斜的影响，可能会无法准确测量目标位置。ZW-7000/5000系列白光共焦位移传感器在测量范围内的任意位置均能通过同一个测量点进行准确测量。

---可实现狭窄空间和墙边的测量

以往的激光位移传感器在测量细小管道的深处及微小凹陷部的高度时，反射光会被壁面遮挡，需要每次调整传感器和工件的方向。ZW-7000/5000系列白光共焦位移传感器的照射光与反射光相对于工件同轴，因此与安装方向无关，可对狭窄空间及微小的工件进行测量。

・测量条件的设定/查看

・测量值的获取

・受光波形的获取

・记录控制

重要参数：

测定中心距离10mm20mm30mm10mm20mm30mm

测量范围±0.5mm *1±1mm *1±2mm *1±0.5mm±1mm±2mm

静止分辨率 *20.004μm0.008μm0.016μm0.004μm0.008μm0.016μm

线性度 *3±0.45μm±0.9μm±2.0μm±0.45μm±0.9μm±2.0μm

光点直径

(测量范围内整区) *4φ50μmφ70μmφ100μmφ9μmφ13μmφ18μm

测量周期 *520μs～400μs80μs～1600μs

使用环境照度物体表面照度30000Lx以下：白炽灯

环境温度范围工作时：0～+50℃、保存时：-15～+60℃

(不结冰、不凝露)

环境湿度范围工作时/保存时：35～85%(不凝露)

保护构造IP40(IEC60529)

振动(耐久)10～150Hz(单振幅0.35mm)、 X/Y/Z各方向 80分钟

冲击(耐久)150m/s2、6个方向、各3次(上下、左右、前后)

温度特性 *60.6μm/℃1.1μm/℃1.8μm/℃0.6μm/℃1.1μm/℃1.8μm/℃

LED的安全性风险组3(IEC62471)

材质箱体：铝压铸

光缆包层部：PVC

校准ROM：PC

光缆长度0.3m、2m(耐弯曲电缆)

光缆小弯曲半径20mm

绝缘电阻(校准ROM)外壳与所有端子间：20MΩ(250V兆欧表)

耐压(校准ROM)外壳与所有端子间：AC1000V、50/60Hz、1分钟

重量光缆长度0.3m　约170g

光缆长度2m　约180g

附件校准ROM固定用螺钉(M2)、

吊带(2个)、

使用说明书、

使用注意事项校准ROM固定用螺钉(M2)、

吊带(1个)、

使用注意事项：

*1.测量范围在测量周期为28μs以上时

*2.在测量中心距离对本公司标准镜面对象物体进行平均次数16384次测量时的实效值

与出口贸易管理法规对应控制器(ZW-7000T/5000T)连接时，无论传感头和设定条件如何，小分辨率都为0.25μm。

*3.设定本公司标准对象物体的材质：相对于镜面测量时的直线的误差

*4.以测量波长的峰值光强度的1/e2(13.5%)定义的实效值

*5.连接了5m以上的延长用光纤电缆时，测量周期(曝光时间)的设定范围会发生变化。

*6. 用铝夹具固定传感头和对象物体之间，在相同温度环境下设置传感头和控制器时的测量中心距离的测量值变化量

型号：

XS6W-6LSZH8SS30CM-Y

XS6W-6LSZH8SS50CM-Y

XS6W-6LSZH8SS100CM-Y

XS6W-6LSZH8SS200CM-Y

XS6W-6LSZH8SS300CM-Y

XS6W-6LSZH8SS500CM-Y

XS5W-T421-AMD-K

XS5W-T421-BMD-K

XS5W-T421-CMD-K

XS5W-T421-DMD-K

XS5W-T421-GMD-K

XS5W-T421-JMD-K

XS5W-T421-AMC-K

XS5W-T421-BMC-K

XS5W-T421-CMC-K

XS5W-T421-DMC-K

XS5W-T421-GMC-K

XS5W-T421-JMC-K

XS5W-T422-AMC-K

XS5W-T422-BMC-K

XS5W-T422-CMC-K

XS5W-T422-DMC-K

XS5W-T422-GMC-K

XS5W-T422-JMC-K
