稳定测量，不受工件变化的影响。任何人都能轻松设定。

• 的10μm量级尺寸检测

• 工件的颜色及材质变化、移动也能够稳定测量

• 搭载智能调谐功能，任何人按1下按钮就能够设定较佳

• 采用11段LED，显示文字一目了然

• 内置4个BANK功能，轻松转换设定条件

• 恶劣环境下也能放心测量的 （传感头保护结构IP67&机器人电缆）

• 通过激光寿命显示功能实现 “可视化”，不用再停线

颜色、材质发生改变，工件出现移动，仍能够进行稳定测量的动态范围200万倍的CMOS【PAT.P】

通过欧姆龙独创的HSDR-CMOS(High Speed and Dynamic range)图像传感器的采用和激光电源的无级调节算法，对金属以及基板、橡胶、透明物体等在任意颜色、表面状态下都能够进行稳定测量。实现线性0.05%F.S.*时的10μm微指令测量。

即使工件的颜色、材质发生变化，仍能够稳定的测量

即使工件移动，仍能够稳定测量

针对表面粗糙的工件，通过投光光束采用线性光束的方式，实现了反射光亮的平均化，以测量周期30μs高速修正受光亮，来降工件移动所产生的受光亮变化，即使工件发生移动，也能够实现稳定测量。

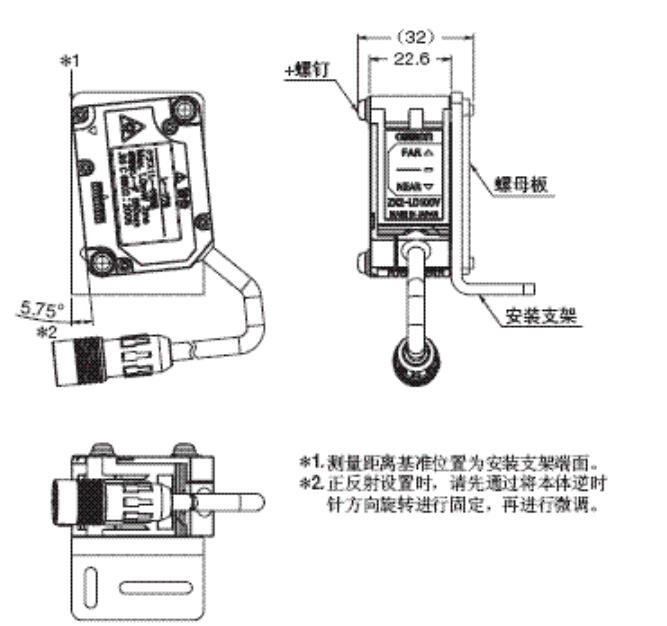

安装方式：

1. 光束直径：为测量范围的小直径值（实效值），根据中心光强度的1/e2（13.5%）进行定义。

定义区域外存在漏光或对象物体周围的反射率高于对象物体时，会出现错误检测。

此外，检测直径小于光束的工件时，有时无法得到正确的测量值。

2. 分辨率：表示连接在ZX2-LDA上时模拟量输出的波动幅度（±3σ）。

（表示将ZX2-LDA的响应时间设定为128ms，并以本公司标准对象物体（扩散反射型：白色陶瓷、正反射型：1/4λ平面镜）为中心距离的测量值。）表示工件为静 止状态的重复精度，并非表示距离精度。

在较强的电磁场内，有时无法满足分辨率的性能。

3. 线性：表示测量本公司标准对象物体时，相对于变位输出直线的误差。线性度及测量值因对象物体而异。

F.S.表示整个测量范围。（ZX2-LD50 （L）：20mm） *4. 温度特性：通过铝制夹具固定传感头和本公司标准对象物体时的数值。（按照测量中心距离进行测量）

5. 预定依照FDA标准的Laser Notice No.50规定，按IEC60825-1的基准划分为扩散反射型的Class2、正反射型的Class1，并已申报CDRH。
