大测量范围、检测

• 可在长距离检测中支持各种应用程序

（长检测距离：6,000mm）

• 不受颜色、材质的影响

• 可以用带温度补偿功能设定插头简单地设定测量范围

• 带防止相互干扰功能

性能：

接通电源经过1小时后的值。但是，受到外部干扰时，输出可能会有微小变动。

项目 型号 E4PA-LS50-M1-N E4PA-LS200-M1-N E4PA-LS400-M1-N E4PA-LS600-M1-N

测量范围 50～500mm 120～2,000mm 240～4,000mm 400～6,000mm

死区距离 0～50mm 0～120mm 0～240mm 0～400mm

出厂时的测量范围 60～500mm 200～2,000mm 500～4,000mm 800～6,000mm

标准检测物体 100×100mm平板

使用频率 约380kHz 约180kHz 约85kHz 约65kHz

响应时间 63ms以下 195ms以下 440ms以下 850ms以下

电源电压 DC10～30V 波动 （p-p） 10％以下

功耗 1,800mW以下

模拟量输出 电流输出 4～20mA （容许负载电阻：500Ω以下）

电压输出 0～10V （1,000Ω以上）

保护回路 负载短路保护、防止相互干扰

相互干扰循环时间 10ms 34ms 77ms 143ms

线性度 ±1％F.S.以下

反复精度 * 0.1％F.S.以下

温度的影响 －10～＋55℃范围内、＋23℃时的输出值±1％F.S.

电压的影响 在额定电源电压范围内±0.5％F.S.以下

环境温度范围 使用时：－10～＋55℃、保存时：－40～＋85℃ （无结冰、结露）

环境湿度范围 使用时、保存时：各35～85％RH （无结露）

绝缘电阻 50MΩ以上 （DC500V兆欧表）充电部分整体与外壳间

耐电压 AC1,000V 50/60Hz 1min 充电部分整体与外壳间

振动 （耐久） 双振幅1mm 10～55Hz X、 Y、 Z各方向 2h

冲击 （耐久） 300m/s2 X、 Y、 Z各方向 3次

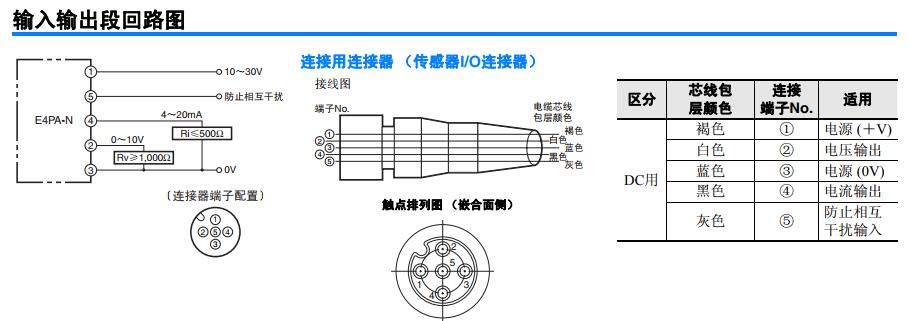

连接方式 5极 接插件型

保护结构 IEC60529标准 IP65

质量 （包装后） 约240g 约320g 约400g

外壳 不锈钢 (SUS303)

检测面 PBT树脂、聚氨酯、玻璃环氧树脂

紧固螺母 不锈钢 (SUS303)

注意事项：

● 设计时

关于使用电源 （电源）

使用带过电流检测功能电源时请注意。本传感器的电源回路使用

了DC-DC转换器。带过电流检测功能的电源，保护回路有时会因

浪涌电流而启动。

TJ电源：本公司S8VS系列电源的容量15W以上的各种类型

● 接线时

关于电源电压

请勿在出使用电压范围的条件下使用。

外加电压出使用电压范围，或者对直流电源型的传感器外加交

流电源 （AC100V以上）时，会导致破裂或烧毁

● 安装时

关于安装

安装传感器请务必使用附件的螺母，以15N·m以下的扭矩紧固。

传感器因干扰等误动作时，请在传感器和安装台 （金属）之间插

入绝缘体。

关于周围环境

• 为了保持动作性和长寿命，请避免在出额定温度的条件下

及室外使用。

• 声波式传感器是以空气为传播媒介的，因此如果有局部性的

温度差异，在其边界面上会发生反射、折射，在有风的地方等

检测区域会改变，引起误动作。因此，请避免在气帘送风机等

附近使用。

• 空气喷嘴发生的啸声含有多种频率成分，影响很大，因此请不要

在类似的物体附近使用。

• 如果传感器的表面粘附了水滴，就会缩短检测距离。

● 接线时

关于导线的延长

导线的延长距离请控制在10m以下。

与高压线之间的区别

如果高压线、动力线和本传感器在同一线管或线槽内配线，有时会

受感应引发误动作或破损，因此请予以单独配线或单独配管。
