将旋转量通过脉冲输出的旋转编码器，通过检测脉冲数可以检测旋转量

• 增量型

• 外径：φ25

• 分辨率 （较大）：500P/R

性能：

1. 接通电源时，流过约9A的浪涌电流。（时间：约0.3ms）

2. 电气较高响应转速由分辨率以及较高响应频率决定。

因此，旋转过较高响应转数时将无法跟上电器信号。

3. 对水、油无法保护。

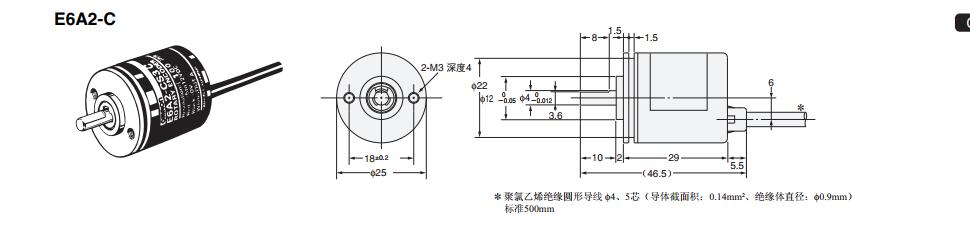

型号 E6A2

-CWZ3E

E6A2

-CWZ3C

E6A2

-CWZ5C

E6A2

-CW3E

E6A2

-CW3C

E6A2

-CW5C

E6A2

-CS3E

E6A2

-CS3C

E6A2

-CS5C

电源电压 DC5V－5%～12V＋10%

纹波 (p-p) 5%以下

DC12V－

10％～24V

＋15％纹波

(p-p) 5％

以下

DC5V－5%～12V＋10%

纹波 (p-p) 5%以下

DC12V－

10％～24V

＋15％纹波

(p-p) 5％

以下

DC5V－5%～12V＋10%

纹波 (p-p) 5%以下

DC12V－

10％～24V

＋15％纹波

(p-p) 5％

以下

消耗电流 *1 50mA以下 30mA以下 30mA以下 20mA以下 30mA以下 20mA以下

分辨率

（脉冲/旋转） 100、 200、 360、 500 10、20、60、100、200、300、360、

500

输出相 A相、 B相、 Z相 A相、 B相 A相

输出形式 电压输出 NPN集电极开路输出 电压输出 NPN集电极开路输出 电压输出 NPN集电极开路输出

输出容量

输出电阻：

2kΩ

输出电流：

20mA以下

残留电压：

0.4V以下

输出电流

 20mA时

施加电压：DC30V以下

负载电流：30mA以下

残留电压：0.4V以下

（负载电流30mA时）

输出电阻：

2kΩ

输出电流：

20mA以下

残留电压：

0.4V以下

输出电流

 20mA时

施加电压：DC30V以下

负载电流：30mA以下

残留电压：0.4V以下

（负载电流30mA时）

输出电阻：

2kΩ

输出电流：

20mA以下

残留电压：

0.4V以下

输出电流

 20mA时

施加电压：DC30V以下

负载电流：30mA以下

残留电压：0.4V以下

（负载电流30mA时）

较高响应频率 *2 30kHz

输出相位差 A相、Ｂ相的相位差　90°±45° ───

输出效率比 ─── 50±25%

输出开始、

结束时间

1.0μs以下

导线长度

500mm、

负载电流

10mA

1.0μs以下 导线长度

500mm、控制输出电压

5V、负载电阻1kΩ

1.0μs以下

导线长度

500mm、

负载电流

10mA

1.0μs以下 导线长度

500mm、控制输出电压

5V、负载电阻1kΩ

1.0μs以下

导线长度

500mm、

负载电流

10mA

1.0μs以下 导线长度

500mm、控制输出电压

5V、负载电阻1kΩ

起动转矩 1mN·m以下

惯性力矩 1×10－7

kg·m2以下

较大轴

负载

径向 10N

轴向 5N

允许较高转速 5,000r/min

环境温度范围 工作时：－10～＋55℃、保存时：－25～＋80℃ （无结冰）

环境湿度范围 工作时、保存时：各35～85％RH （无结露）

绝缘电阻 20MΩ以上 （DC500V兆欧表）导线端整体与外壳间

耐电压 AC500V 50/60Hz 1min 导线端整体与外壳间

振动 （耐久） 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h

冲击 （耐久） 500m/s2

 X、 Y、 Z各方向 3次

保护结构 *3 IEC标准 IP50

连接方式 导线引出型 （标准导线长500mm）

材质

外壳 铝合金

本体金属部 铝

轴 SUS420J2

安装支架 铁 镀锌

质量 （包装后） 约35g

附件 耦合器、伺服安装支架 （E6A2-CWZ□附带）、六角扳手、使用说明书
