供应日本SUNX功率继电器主要特点，CX-442

供应日本SUNX功率继电器主要特点，CX-442

1.线圈的显示

涂黑的线圈表示通电状态。磁保持型继电器的情况下，接线图一般被显示为复位状态，因此线圈记号也被显示为复位线圈被通电的状态。(出口国外的商品有可能情况相反，请注意。)

2.线圈额定电压

了继电器的正常动作而加圈上的基准电压。为寿命，TJ使用额定电压。

3.额定励磁电流

圈上施加额定电压时通过的电流值。

4.额定消耗功率

向线圈施加额定电压时消耗的功率。

(额定消耗功率=线圈额定电压×额定励磁电流)

5.线圈电阻

DC型继电器线圈的直流电阻值，即手册中标记温度条件下的值。

(通常环境为20℃，但根据种类的不同也有例外情况，请注意。)

6.吸合电压(置位电压)

升高初始状态的继电器线圈的输入电压，继电器吸合时的电压。对于磁保持继电器而言，把从复位状态转换到置位状态时的电压称为置位电压。

7.释放电压(复位电压)

降线圈的输入电压，继电器变为初始状态时的电压。对于磁保持继电器而言，逐渐向复位线圈提高输入电压(单线圈磁保持增加反向供电电压)而返回复位状态时的电压称为复位电压。另外，虽然吸合电压(置位电压)或释放电压(复位电压)通常是在20℃的温度条件下测定的，但根据继电器的不同有时也在25℃的温度条件下规定，请注意手册中记载的数值。

8.较大连续施加电压

可以向线圈施加的电压允许范围的较大值。但不是持续允许值。根据环境温度会有所不同，请确认各种类对应的手册记载值。

产品特征：

●耐冲击性

耐冲击性可分为误动作冲击与耐久冲击，有下列意思。

误动作冲击

因使用过程中的冲击而闭路的触点在规定时间以上不断开的范围内的冲击。另外，触点断开时间规定为10μs以下

耐久冲击

是指运输中或使用中不引起各部分的损伤，满足工作特性范围的冲击。3轴方向各进行6次试验，共进行18次

●耐振性

耐振性分为误动作振动和耐久振动，有以下意思。

误动作振动

是指使用中因振动形成闭路的触点在规定时间以下不断开的范围内的振动。但是，触点断开时间的值以误动作冲击为准。

耐久振动

是指运输中或使用中没有引起各部分的损伤，满足操作特性范围的振动。3轴方向各进行试验2小时，共计进行6小时

●机械寿命

是指不向继电器的触点通电，向操作线圈加线圈额定电压，使其以规定的机械性较大工作频度工作时的动作次数

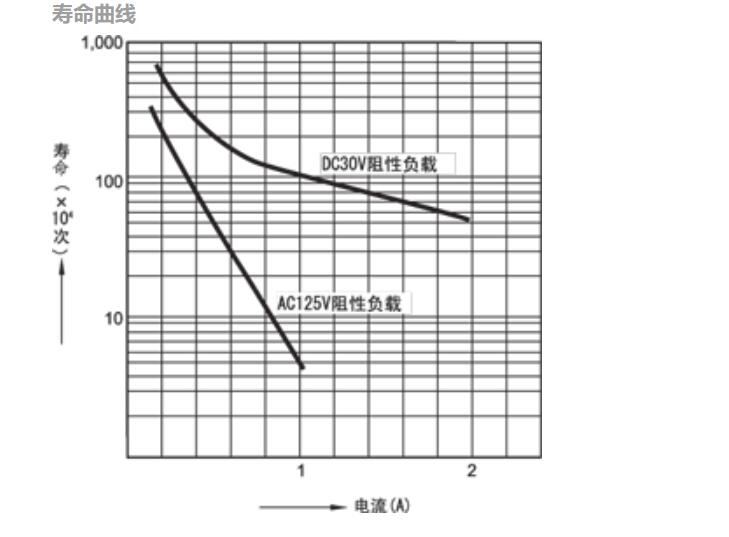

●电气寿命

是指向触点连接额定负载，向操作线圈施加线圈额定电压，通断时的次数。

●较大动作频率
