体型小巧、内置放大器

特点：

小型

采用定制的专用IC集成电路和光学设计，与通用光电传感器体积减少约67%(透过型)、58%(反射型)。并充分利用激光独有的优异方向性和视觉辨认性，以同类产品中全世界小的体积实现了检测。

■透过型

EX-L211小检测物体φ0.3mm(典型示例)。

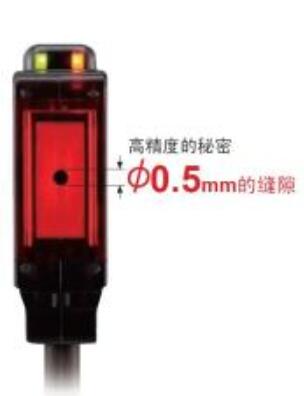

φ0.5mm的受光狭缝能够拦截多余的光线。仅对狭缝内的光线有效，因此可进行有效、的检测。适用于微小物体的检测和微小高度差异的检测。

另外，通过采用专用的非球面模型透镜，可实现GPZ的聚光。

■光点反射型

EX-L221小检测物体φ0.01mm(典型示例)。

可检测小0.01mm金属丝的。

检测距离达到300mm，可用于广泛的用途。

光点尺寸： 1mm以下(距离300mm时的典型示例)

■还能照出检测物体的影子，容易目视定位

边观察映照在光轴调整屏上的红色光点，边结合实物进行光轴调节，可瞬间确认较佳的受光位置。右图表示对自动铅笔笔芯(检测物体)进行目视调节的示例。

简单设置

安装间距与小型光电传感器EX-20系列相同，因此，可减少设计工时。

采用保护构造IP67，因此，可在水分和尘埃较多的现场环境使用。

耐水和尘埃的保护构造IP67

使用便捷

■可用M3螺丝切实紧固

安装孔中装有金属套管，因此，可防止因螺丝紧固过度而导致的损坏。

(紧固扭矩：0.5N·m)

可用M3螺丝切实紧固

■导体截面积为1.5倍，配线更容易

导线的导体截面积从以往小型光电传感器的0.1mm2增大至0.15mm2。电缆的压接作业更方便，从而提高了施工性能。而且压接部的拉伸强度也提高了。

导体截面积为1.5倍，配线更容易

■配备灵敏度调节器 [EX-L211/EX-L221/EX-L291]

在世界小尺寸中配备灵敏度调节器。在检测和检测中尽显威力。

■可切换输出动作

可通过输出动作切换输入，切换输出动作。1种机型即可支持入光时ON/非入光时ON，因此，可消除误订购，减少维护部件的管理工时。

用途：

一次性检测出多个货盘内的IC浮起

确认基板的到位

从缝隙检测工件

确认晶片的突出

电子零件的定位

电子部品的定位

检测芯片的有无

检测O型环的有无

检测储藏柜的托盘出

薄膜的剪裁定位

检测带有色斑的工件

仅检测上层的1块0.3mm电路板

检测金属管等有光泽、弯曲面的工件

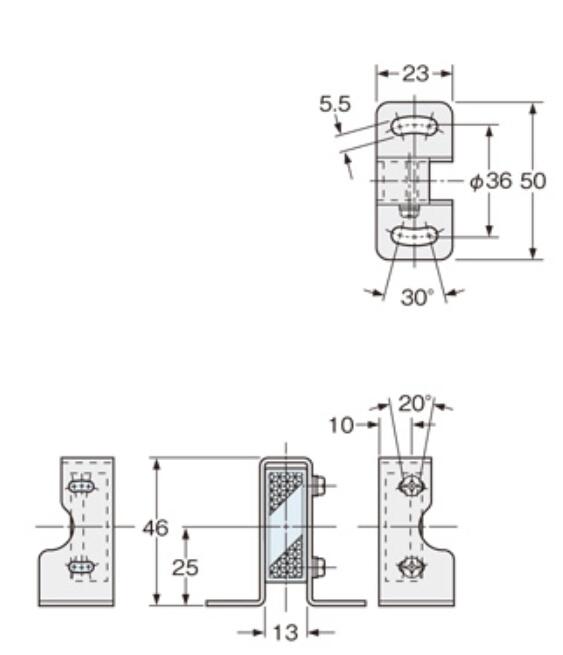

安装图：

型号：

EX-L261 EX-L261-J

EX-L261-P EX-L261-P-J

EX-L262 EX-L262-J

EX-L262-P EX-L262-P-J

EX-L211 EX-L211-J

EX-L211-P EX-L211-P-J

EX-L212 EX-L212-J

EX-L212-P EX-L212-P-J

EX-L291 EX-L291-J

EX-L291-P EX-L291-P-J

EX-L221 EX-L221-J

EX-L221-P EX-L221-P-J

EX-L261 EX-L261-C5

EX-L261-P EX-L261-P-C5

EX-L262 EX-L262-C5

EX-L262-P EX-L262-P-C5

EX-L211 EX-L211-C5

EX-L211-P EX-L211-P-C5

EX-L212 EX-L212-C5

EX-L212-P EX-L212-P-C5

EX-L291 EX-L291-C5

EX-L291-P EX-L291-P-C5

EX-L221 EX-L221-C5

EX-L221-P EX-L221-P-C5
