采用无引线焊接贴装的新型半导体封装技术，实现薄※3mm机壳。即便是过去只有光纤头才能安装的狭窄空间，而今也可轻松自如地装入。同时，内置有放大器，无需另外安装放大器，可节省空间。

适用于各种场合：

耐弯曲电缆型 全机型系列阵容

全机型都备有耐弯曲电缆类型，并且耐弯曲性得到了进一步提高。

顾客可根据不同的用途加以选择。客可根据不同的用途加以选择。

同时，标准型的导线直径继续保持ø2.0mm电缆外径，比EX-10系列变得更细，电缆的布线轻松自如。

耐弯曲电缆型 全机型系列阵容

保护结构IP67

因采用保护结构IP67，即使是会溅到水的线也尽可放心。

同时，传感器安装支架及螺丝，均备有不易生锈的不锈钢制产品配件。

注意: 如果在检测过程中淋上水，有时会检测到水

安装用支架更加丰富!

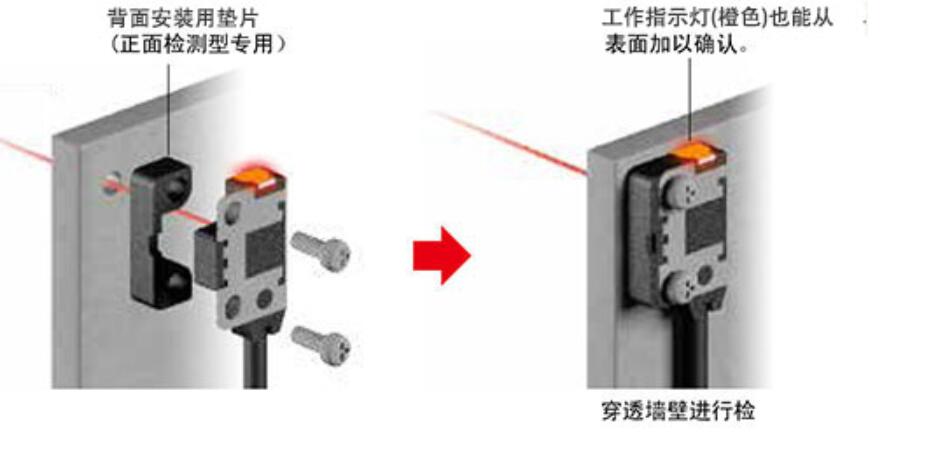

安装用支架也更加丰富，包括便于穿透墙壁进行检测的背面安装用垫片（1种）及传感

器安装构件（3种），拓宽了传感器安装的幅度。

重要参数：

货产品号 EX-Z11FA

型号 EX-Z11FA

CE标示适用指令 EMC指令、RoHS指令

输出动作 入光时ON

检测距离 50mm

小检测物体 ø0.3mm不透明体(完全遮光物体)(投光•受光器设定距离50mm)

重复精度(垂直于检测轴) 0.02mm以下

电源电压 12～24V DC±10%　脉动P-P10%以下

消耗电流 投光器: 10mA以下

受光器: 10mA以下

输出 NPN开路集电极晶体管

• 较大流入电流: 20mA

• 外加电压: 30V DC以下(输出和0V间)

• 残留电压: 1.5V以下(流入电流20mA)

输出:短路保护 配备

反应时间 0.5ms以下

工作状态指示灯 橙色LED(输出ON时点亮)

稳定指示灯 绿色LED(稳定入光时, 稳定非入光时点亮)

耐环境性:保护构造 IP67(IEC)

耐环境性:使用环境温度 -10～+55℃(注意不可结露, 结冰), 存储时: -30～+70℃

耐环境性:使用环境湿度 35～85%RH, 存储时: 35～85%RH

耐环境性:使用环境照度 白炽灯: 受光面照度5,000ℓx以下

耐环境性:耐电压 AC1,000V 1分钟　所有充电部与外壳之间

耐环境性:绝缘电阻 所有充电部与外壳之间, 20MΩ以上, 基于DC250V的高阻表

耐环境性:耐振动 频率10～500Hz 双振幅3mm(MAX.20G)　X, Y和Z方向各2小时

耐环境性:耐冲击 频率500m/s2(約50G) X, Y和Z方向各3次

投光元件 红色LED(投光波峰波长: 650nm, 变调式)

接地方式 浮动

材质 本体外壳: PBT

镜头: 聚碳酸脂

支架部: SUS304(正面检测型 背面部SUS301)

电缆 带0.1mm23芯(投光器2芯) 橡胶绝缘电缆2m

电缆延长 0.3mm2以上的电缆, 投光•受光器各全长长可延长到50m

重量 本体重量: 投光•受光器各自约15g

包装重量: 约35g

附件 M2安装螺丝: 1套(正面检测型: 长度6mm, 侧面检测型: 长度10mm)

备注 未的测量条件为使用环境温度=+23℃。
