德国BALLUFF光栅技术指导，BES M12MI-PSC40B-S04G

德国BALLUFF光栅技术指导，BES M12MI-PSC40B-S04G

我们的光栅特别适合于测量大面积、清点零件、探测堆垛高度 (例如纸垛) 或测量货盘高度。因此它们优于通常只能逐点探测的传统对射型传感器。巴鲁夫光栅具有一个开关输出端 (例如用于清点) 和一个用于测量任务的模拟输出端。

技术规格：

型号系列1-010

尺寸22 x 150.1 x 43.2 mm

有效长度AL 1100 mm

接口模拟，电压 0…10 V

PNP 常开触点 (NO)

工作原理光栅

光学工作原理对射型传感器

光束特性发散

光线类型红外线

作用范围0...2.1 m

接口接插件，M12x1.接插件

外壳材料铝

感应面材料PMMA

工作电压Ub20...28 VDC

/符合标准CE

显示 输出功能 - LED黄色

LED绿色：工作电压

故障 - LED绿色，旧

稳定 - LED绿色

EN 60068-2-27，冲击 半正弦，30 gn，11 ms，3x6

EN 60068-2-6，振动 55 Hz，振幅0.5 mm，3x30

min

污染程度 3

环境温度 0…55 °C

防护等级 IP65

余波，较大 (Ue的百分比) 15 %

关闭延时toff，较大 2 ms

工作电压Ub 20…28 VDC

应用分类 DC -13

开关频率 250 Hz

接通延时ton，较大值 2 ms

测量工作电压Ue DC 24 V

测量工作电流Ie 100 mA

反极性保护 是

接口 接插件，M12x1.接插件

接口2 M12x1

短路保护 是

防止出现混淆 是

功能原理 光栅

型号系列 1-010

基本标准 IEC 60947-5-2

形状 六面体

接口90°

许可/一致性 CE

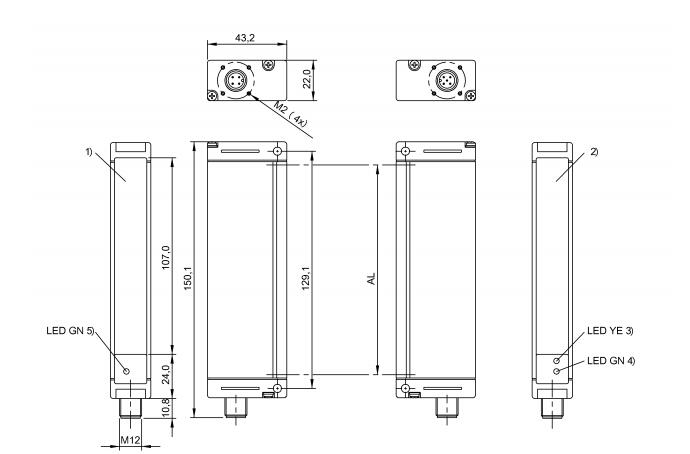

1) 有效面

2) 有效面

3) 输出功能

4) 稳定性/故障

5) 工作电压
