德国BALLUFF流量传感器技术指导，BES M08MI-PSC20B-S49G

德国BALLUFF流量传感器技术指导，BES M08MI-PSC20B-S49G

●流量的开关式探测 – 液体介质内

●拧入式或内嵌式版本，以适应多样化要求

●因具有坚固的壳体，所以适用于恶劣的工业环境

●UL和CE

产品介绍：

工作范围1...150 cm/s水性介质, 3...300 cm/s油

工作电压Ub20...28 VDC

开关量输出PNP

接口接插件，M12x1接插件，4针

自接触面算起的安装长度31 mm

过程接口G 1/2" outer

过程接口材料不锈钢 (1.4571)

外壳材料不锈钢 (1.4571)

不锈钢 (1.4305)

介质温度-20...80 °C

较大抗压强度100 bar

环境温度-20...80 °C

防护等级IP67

/符合标准CE, cULus

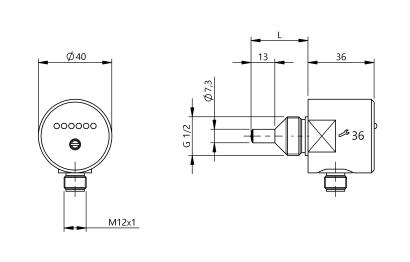

尺寸图：

主要性能：

显示 LED绿色 (4x)：出极限值

LED黄色：出极限值

LED红色：于极限值

Electrical connection

反极性保护 是

接口 接插件，M12x1接插件，4针

短路保护 是

Electrical data

就绪延时tv，较大 15 s

工作电压Ub 20…28 VDC

开关电流 400 mA

小开关周期 1亿

耗电，较大 70 mA

Environmental conditions

介质温度 -20…80 °C

仓储温度 -20…80 °C

环境温度 -20…80 °C

防护等级 IP67

Functional safety

MTTF (40 °C) 402 a

General data

功能原理 流量传感器，热量式

操作区 电位计螺栓

许可/一致性 CE

cULus

Material

外壳材料 不锈钢 (1.4571)

不锈钢 (1.4305)

密封环材料 AFM 34

过程接口材料 不锈钢 (1.4571)

Mechanical data

安装长度，自接触面起 31 mm

感应器直径 7.3 mm

较大抗压强度 100 bar

过程连接 G 1/2" outer

Output/Interface

开关输出端 PNP

Range/Distance

工作范围 1…150 cm/s水性介质

3…300 cm/s油

较大反应时间 13 s
