产品介绍：

Q 方形活塞杆 抗扭转。用于正确方向进给

C 夹紧装置 活塞杆集成夹紧装置

E1/E2/ 带终端位置锁

E3

正锁定终端位置，作为掉落保护。如果出现压降，活塞杆被固定在

终端位置，防止掉落

L 摩擦 在高活塞速度时，效率远高于其他派生型。

特殊材料大大减少了系统磨损。摩擦运动成为可能，尤其是在快

速行程运动中。

U 均匀慢速运动 启动压力，适用于在整个行程范围内实现以恒定、无抖动速度慢

速运动。

L1 摩擦，用于衡器应用 活塞速度时，双向实现摩擦工作。密封件的特殊几何形状能几

乎实现一致的运行特性，与工作压力无关。而且启动压力。

不适用于活塞杆上有横向负载的应用。

T 双端活塞杆 用于两端工作，推进和返回行程的力相同，用于安装外部挡块

F 内螺纹活塞杆 –

应用实例：

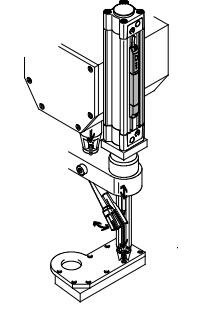

自动螺丝机

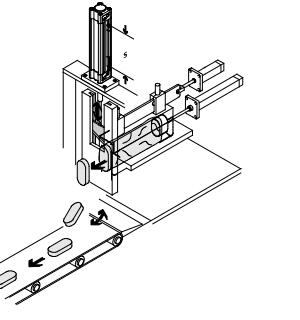

用于过程控制

介质说明：

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质注意事项 可润滑工作（今后须始终润滑工作）

工作压力

DSBC-… [bar] 0.6 … 12 0.4 … 12 0.2 … 10

DSBC-…-L1) [bar] 0.3 … 12 0.25 … 12 0.2 … 12 0.15 … 12 –

DSBC-…-U1) [bar] 0.1 … 12 0.05 … 12 0.05 … 10

DSBC-…-L11) [bar] 0.3 … 12 0.25 … 12 0.2 … 12 0.15 … 12 0.1 … 10

DSBC-…-C2) [bar] 1.5 … 10

DSBC-…-E1/-E2/-E3 [bar] 2.5 … 12 1.5 … 12 –

DSBC-…-T3/-A2 [bar] 1 … 12 1 … 10

DSBC-…-A3 [bar] 1.5 … 12 1 … 12 0.6 … 12 0.6 … 10

DSBC-…-A6 [bar] 1.5 … 12

环境温度3)

DSBC-… [°C] –20 … +80

DSBC-…-L/-A1 [°C] 0 … +80

DSBC-…-L1 [°C] 0 … +60

DSBC-…-A6 [°C] –20 … +80

DSBC-…-T1-A6 [°C] 0 … +120

DSBC-…-T3-A6 [°C] –40 … +80

DSBC-…-T4-A6 [°C] 0 … +150

DSBC-…-C [°C] –10 … +80

DSBC-…-T1 [°C] 0 … +120

DSBC-…-T3 [°C] –40 … +80

DSBC-…-T4 [°C] 0 … +150

DSBC-…-P2 [°C] –10 … +80 –

DSBC-…-EX4 [°C] –20 … +60

耐腐蚀等级 CRC

DSBC-… 24)

DSBC-…-R3 35)
