●缸径 16, 20, 25, 32, 40 mm

●行程 10 ...200 mm

●输出力 102 ...660 N

●摆动角度 0 ... 272°

●扭矩 1.25 ...20 Nm

●位置感测

●双端活塞杆

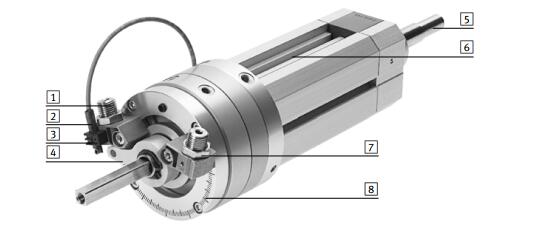

1 缓冲

2 位置感测

3 传感器支架

4 止动杠杆

5 活塞杆

6 传感器安装槽

7 终端位置调节

8 摆角刻度

技术参数：

规格 16 20 25 32 40

气接口 M5 Gx

结构特点 叶片式摆动气缸与双作用直线气缸的组合

缓冲 摆动 P – 两端带弹性缓冲

CC – 两端带液压缓冲器

直线运动 P – 任一一端都不可调

较大摆角 带缓冲 P [°] 270 270 270 270 270

带缓冲 CC [°] 246 246 246 246 240

较大摆角间隙1) 带滑动轴承导轨 [°] 2

带循环滚珠轴承导轨 [°] 0.05

摆角调节2) 带缓冲 P [°] –6

带缓冲 CC [°] –3

较大许用摆动频率3) 带缓冲 P [Hz] 2 2 2 2 2

带缓冲 CC [Hz] 1.5 1 1 0.7 0.7

行程 带滑动轴承导轨 [mm] 10 ... 160 10 ... 200

带循环滚珠轴承导轨 [mm] 10 ... 100 10 ... 160

较大冲击速度 [mm/s] 500

摆动重复精度 带缓冲 P [°] 1

带缓冲 CC [°] 0.1

位置感测 通过接近开关

安装方式 夹紧在 T型槽内

通过外部螺纹

安装位置 任意

型号：

25 556 390 DSL-16-25-270-P-A-S2-B 556 391 DSL-16-25-270-CC-A-S2-B

40 556 396 DSL-16-40-270-P-A-S2-B 556 397 DSL-16-40-270-CC-A-S2-B

50 556 402 DSL-16-50-270-P-A-S2-B 556 403 DSL-16-50-270-CC-A-S2-B

80 556 408 DSL-16-80-270-P-A-S2-B 556 409 DSL-16-80-270-CC-A-S2-B

100 556 414 DSL-16-100-270-P-A-S2-B 556 415 DSL-16-100-270-CC-A-S2-B

10 ... 160 556 420 DSL-16-...-270-P-A-S2-B 556 421 DSL-16-...-270-CC-A-S2-B

20 25 556 426 DSL-20-25-270-P-A-S2-B 556 427 DSL-20-25-270-CC-A-S2-B

40 556 432 DSL-20-40-270-P-A-S2-B 556 433 DSL-20-40-270-CC-A-S2-B

50 556 438 DSL-20-50-270-P-A-S2-B 556 439 DSL-20-50-270-CC-A-S2-B

80 556 444 DSL-20-80-270-P-A-S2-B 556 445 DSL-20-80-270-CC-A-S2-B

100 556 450 DSL-20-100-270-P-A-S2-B 556 451 DSL-20-100-270-CC-A-S2-B

10 ... 160 556 456 DSL-20-...-270-P-A-S2-B 556 457 DSL-20-...-270-CC-A-S2-B

25 25 556 462 DSL-25-25-270-P-A-S2-B 556 463 DSL-25-25-270-CC-A-S2-B

40 556 468 DSL-25-40-270-P-A-S2-B 556 469 DSL-25-40-270-CC-A-S2-B

50 556 474 DSL-25-50-270-P-A-S2-B 556 475 DSL-25-50-270-CC-A-S2-B

80 556 480 DSL-25-80-270-P-A-S2-B 556 481 DSL-25-80-270-CC-A-S2-B

100 556 486 DSL-25-100-270-P-A-S2-B 556 487 DSL-25-100-270-CC-A-S2-B

10 ... 160 556 492 DSL-25-...-270-P-A-S2-B 556 493 DSL-25-...-270-CC-A-S2-B

32 25 556 498 DSL-32-25-270-P-A-S2-B 556 499 DSL-32-25-270-CC-A-S2-B

40 556 504 DSL-32-40-270-P-A-S2-B 556 505 DSL-32-40-270-CC-A-S2-B

50 556 510 DSL-32-50-270-P-A-S2-B 556 511 DSL-32-50-270-CC-A-S2-B

80 556 516 DSL-32-80-270-P-A-S2-B 556 517 DSL-32-80-270-CC-A-S2-B

100 556 522 DSL-32-100-270-P-A-S2-B 556 523 DSL-32-100-270-CC-A-S2-B

10 ... 200 556 528 DSL-32-...-270-P-A-S2-B 556 529 DSL-32-...-270-CC-A-S2-B

40 25 556 534 DSL-40-25-270-P-A-S2-B 556 535 DSL-40-25-270-CC-A-S2-B

40 556 540 DSL-40-40-270-P-A-S2-B 556 541 DSL-40-40-270-CC-A-S2-B

50 556 546 DSL-40-50-270-P-A-S2-B 556 547 DSL-40-50-270-CC-A-S2-B

80 556 552 DSL-40-80-270-P-A-S2-B 556 553 DSL-40-80-270-CC-A-S2-B

100 556 558 DSL-40-100-270-P-A-S2-B 556 559 DSL-40-100-270-CC-A-S2-B

125 556 564 DSL-40-125-270-P-A-S2-B 556 565 DSL-40-125-270-CC-A-S2-B

160 556 570 DSL-40-160-270-P-A-S2-B 556 571 DSL-40-160-270-CC-A-S2-B

10 ... 200 556 576 DSL-40-...-270-P-A-S2-B 556 577 DSL-40-...-270-CC-A-S2-B
