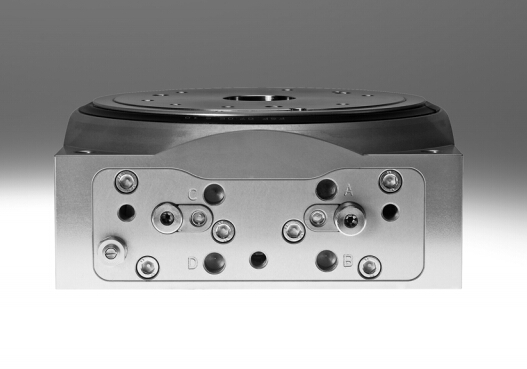

​德国FESTO旋转分度台，选型资料DHTG-65-2-A

德国FESTO旋转分度台，选型资料DHTG-65-2-A

产品说明：

坚固的机械系统

易规划和调试

分度: 2, 3, 4, 6, 8, 12, 24

集成功能:

过载保护

紧固销随后就会向前滑动到齿形部分。

从分度板转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。

把紧固销在旋回原来位置就可以重新使用分度台。

主要技术参数

规格 65 90 140 220

气接口 M5 Gx

板的轴向偏心2) [mm] ≤ 0.02

板的同心度3) [mm] ≤ 0.02

摆角的重复精度 [°] ≤ 0.03

转动惯量

不带节流4)

[kgm2] 0.016 0.03 0.3 2.5

循环时间，不带节流 ? 页码 10

传感器功能

结构特点 齿轮耦合

齿轮齿条

力引导控制的运动顺序

工作方式 双作用

安装方式 通过通孔和定位套

安装位置 任意

缓冲 可调节液压缓冲器行程，硬特性曲线。

分度 2, 3, 4, 6, 8, 12, 24 3, 4, 6, 8, 12, 24

6 bar 时扭矩 [Nm] 2.1 4.4 18.1 58.9

板的平行度1) [mm] ≤ 0.04

缓冲调节

速度设置

旋转变向

术细节

过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损，

例如在设定操作过程中或液压缓冲器故障时，

规格 140 和 220 具有过载保护特性。

若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。

位置感测 通过电感式接近开关

重量DHTG-… [kg] 2.0 4.5 10 24

DHTG-…-P4 [kg] 4.39 6.89 12.49 26.64

DHTG-…-P4E4 [kg] 5.12 7.62 13.22 27.37

DHTG-…-P4L12 [kg] 5.15 7.65 13.25 27.40

工作和环境条件

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质注意事项 可润滑工作 (今后需始终润滑工作)
