缸径 8, 12, 18, 25, 32, 40, 50, 80 mm

行程 1 ...8,500 mm

输出力 30 ...3,016 N

导向选项

基本结构

滑动轴承导轨

循环滚珠轴承导轨

重载导轨

特点：

• 不带导杆，适用于简易驱动

方式

• 紧凑 – 安装长度和行程相关

• 可完全与无杆气缸 DGP 互换

• 轻松安装与集成

• 选择：

– 标准活塞

– 加长活塞

应用实例：

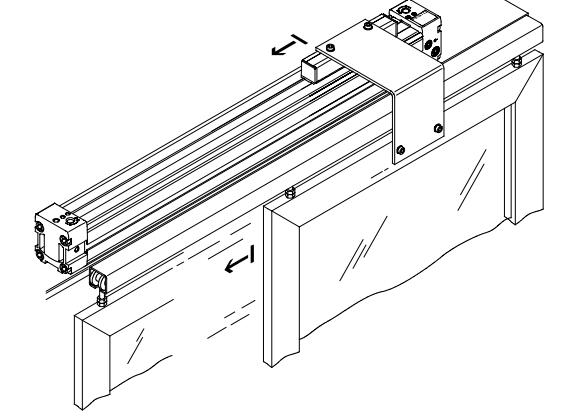

用于开门和关门

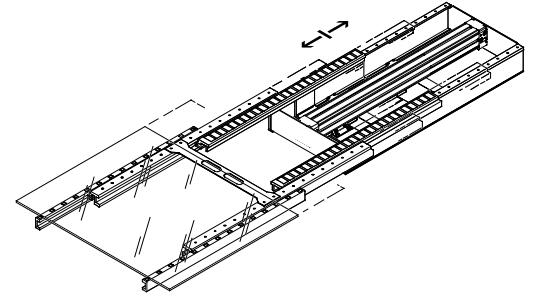

用于玻璃板传输

技术参数:

缸径 ∅ 18 25 32 40 50 63 80

结构特点 带滑块的无杆气缸

导轨 带沟槽缸筒

工作方式 双作用

行程 [mm] 1 … 3,000 1 … 8,500 1 … 6,000 1 … 5,000 1 … 3,000

气接口 M5 Gx G¼ GÅ G½

缓冲 PPV 双端可调

缓冲长度 [mm] 16 18 20 30 30 30 83

较大速度

带 PPV 缓冲 [m/s] 2

带外部缓冲 [m/s] 3

位置感测 用于接近开关

安装方式 通过附件

安装位置 任意

工作和环境条件

缸径 ∅ 18 25 32 40 50 63 80

工作压力 [bar] 2…8 1.5 … 8

工作介质 压缩空气符合 ISO 8573-1:2010 [7:–:–] 标准

工作/先导介质注意事项 可用于润滑工作（一旦用了润滑，今后必须总是使用润滑工作）

环境温度1) [°C] –10 … +60

耐腐蚀等级 CRC2) 1

1) 注意接近开关的工作范围

2) CRC 1：耐腐蚀等级 1，符合 Festo 940 070 标准

元件只具备度耐腐蚀能力、运输和储存保护。部件不具备保护表面的能力，如内部元件或者端盖底部。

ATEX1)

防爆温度等级 –10°C ≤ -≤ +60°C

CE （参照符合说明） 欧盟防爆指令（ATEX）

EX2

ATEX 防爆类别，用于气体 II 3G

防爆类别，用于气体 c T4 X

ATEX 防爆类别，用于粉尘 II 3D

防爆类别，用于粉尘 c T120°C X

EX3

ATEX 防爆类别，用于气体 II 2G

防爆类别，用于气体 c T4 X
